Aurélie 08/06/10




Utilisation de lentilles liquides, bac L Liban 2010.


. .

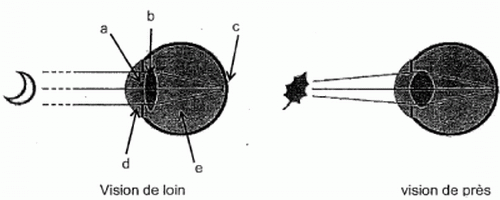

A quelles lettres le cristallin, la pupille et la rétine correspondent-ils ?
b : cristallin ; a : pupille ; c : rétine.
Une partie de l’œil, en se modifiant, permet la vision de près, quelle est cette modification ? Comment appelle t-on ce phénomène ?
Le cristallin modifie sa courbure ; la distance focale varie : l'oeil accomode ( accomodation).

Les constituants d et e, respectivement liquide et gélatineux, transmettent intégralement le spectre visible.
 Donner les valeurs des longueurs d’ondes qui limitent ce spectre.
de 400 nm à 800 nm ; ou de 0,4 µm à 0,8 µm.

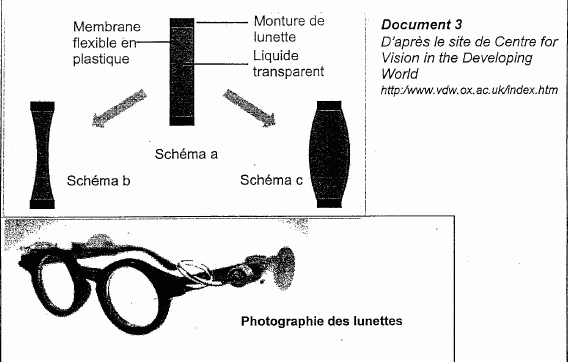

Document 2 : des lunettes à bas coût.
«  Il y a plusieurs années, Josh Silver, a réalisé des lunettes de vue. Deux parois circulaires sont placées face à face et un fluide est injecté entre elles. Plus la pression du fluide est importante, plus le film plastique est bombé : on obtient des lunettes convexes pour hypermétropes. On crée aussi des lunettes concaves pour les myopes en aspirant le fluide. Afin d’adapter les lunettes à sa vue , il suffit d’ajuster la pression du fluide. Une fois le réglage trouvé, on scelle le dispositif.
Ces lunettes économiques pourraient changer la vie des déshérités de tous les pays
Pour la science août 2009

Quel réglage faut-il  effectuer pour obtenir la lentille du schéma b ?
On crée aussi des lunettes concaves pour les myopes en aspirant le fluide.

D'après la photographie de ces lunettes, où se situe le dispositif permettant de faire varier la pression ?
Ce dispositif est fixé sur les branches des lunettes.

De quel type est la lentille schématisée en C ? Même question pour la lentille du schéma b.
La lentille du schéma c est plus épaisse au centre que sur les bords : lentille convergente.
La lentille du schéma b est plus mince au centre que sur les bords : lentille divergente.






Comment varie la vergence de la lentille lorsque la pression du liquide augmente ?
La lentille est plus bombée : la vergence de la lentille augmente.
Calculer la distance focale d'une lentille de vergence C = 5 dioptries.
f = 1/ C = 1/5 = 0,2 m.
  Quelle lentille doit-on choisir parmi ces trois schémas pour corriger un oeil myope ? Justifier.
Un oeil myope est trop convergent ; on le corrige par une lentille divergente ( schéma b)

Citer deux avantages de ces lunettes par rapport à celles équipées de lentilles de verre.
- très faible coût de fabrication
- fiable, robuste, facile d'emploi.




Tracer deux rayons lumineux permettant de construire l'image A'B' de l'objet AB par la lentille du schéma c.
