| RLC série, modèles de Thévenin et Norton, concours marine marchande filière professionnelle machine 2006. | |||||||
| .
            . | |||||||
|
 | |||||||

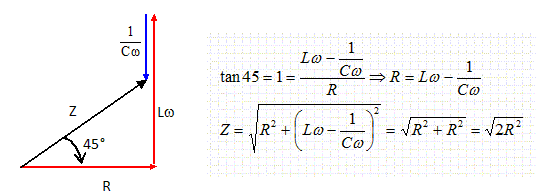

| Soit un circuit composé d’une résistance R, d’une inductance L et d’un condensateur de capacité C montés en série. Lorsqu’on applique au circuit une tension v = 240 sin (314 t) , il est traversé par un courant i = 10 sin (314 t – pi/4 ) . On donne L = 60 mH. Calculer l’impédance Z du circuit. Z = Umax / Imax = 240/10 = 24 W. Calculer R et C. L'intensité est en retard de pi/4 sur la tension : le dipôle est donc inductif.  2R2 = Z2 ; R = 0,5½ Z = 0,7071*24 =16,97 ~ 17 W.

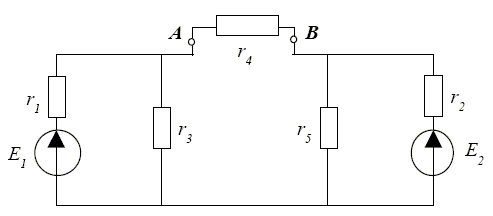

 Soit le réseau ci-dessous :  E1 = 20 V ; E2 =28 V ; r1 = 1 W ; r2 = 2 W ; r3 = 3 W ; r4 = 4 W ; r5 = 5 W. Calculer
les éléments E0 et r0 du
modèle de Thévenin équivalent du dipôle actif linéaire situé au-dessous
des bornes A et B.

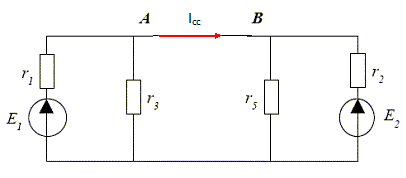

 On remet les sources et on court-circuite r4. Soit Icc le courant traversant le fil AB.

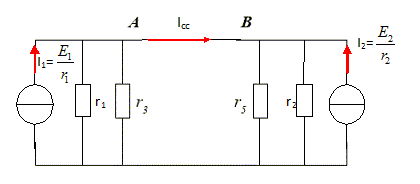

 Passer au modèle équivalent de Norton :

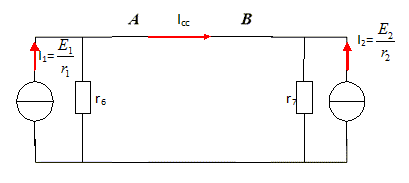

 r1
et r3 sont en parallèle, la résistance
équivalente est notée r6 :

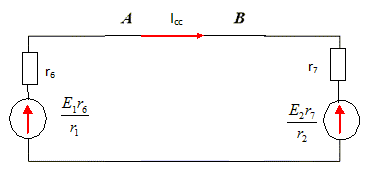

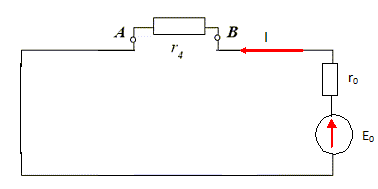

 Passer au modèle équivalent de Thévenin :   Le signe moins indique que le courant ICC a le sens contraire à celui choisi. Par suite E0 = r0 |ICC |=2,1786*2,3 =5,0 V.






 | |||||||
|  | |||||||
|  |
