Du clairon à la trompette : bac S Polynésie 2011. |
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
Données : quelques notes et leur fréquence.

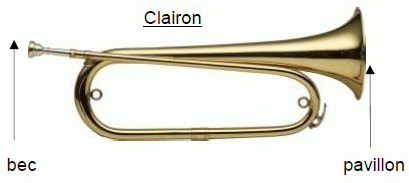

Le clairon est un tube conique replié sur lui-même, long d’environ 1,2 m. Sa fréquence fondamentale est de 131 Hz, mais la note correspondante est difficile à produire. En ajustant la tension de ses lèvres, le musicien peut en revanche jouer les harmoniques successifs à 262 Hz, 393 Hz ….  Modes de vibration du clairon : Quelles sont les deux premières notes que l’on peut aisément jouer avec le clairon ? 262 Hz : do et 393 Hz : sol. Comment peut-on qualifier les modes de vibrations correspondants ? Ce sont des harmoniques ; leurs fréquences sont des multiples de la fréquence du mode fondamental ( 131 Hz).

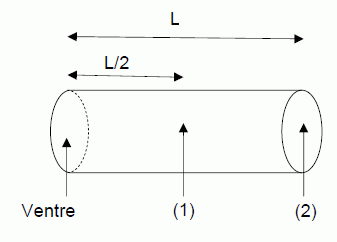

Déterminer la longueur L du tuyau équivalent au clairon étudié. On prendra v = 340 m.s-1. L = v / (2f) = 340 / (2*131) =1,2977 ~ 1,30 m. Dans le cas où la fréquence est égale à la fréquence fondamentale f, préciser pour chacune des positions (1) et (2) dans ce tuyau, s’il s’agit d’un noeud de vibration ou d’un ventre de vibration. L'extrémité (2) est ouverte : la position (2) est un ventre de vibration. Entre deux ventres de vibration successifs se trouve un noeud : la position (1) est un noeud de vibration. En déduire la longueur d’onde l correspondant à la fréquence fondamentale f. La distance séparant deux ventres successifs est égale à ½l : l = 2 L = 2*1,2977 = 2,5954 ~2,60 m.
La trompette. Dans une trompette, un piston actionné bouche le tuyau principal et ouvre une dérivation vers une coulisse. L’onde sonore doit ainsi parcourir une longueur de tube supplémentaire, ce qui abaisse la hauteur de la note jouée. La trompette a trois pistons, qui libèrent des coulisses de longueurs égales respectivement à environ 6, 12 et 18 pour cent de la longueur du corps principal. […] Par combinaisons, on produit six notes supplémentaires (d’un demi-ton à trois tons), les six notes qui manquaient à notre clairon entre la première et la seconde !. Longueur du tube et note jouée : Nommer la grandeur physique qui mesure la hauteur d’un son. La fréquence du mode fondamental mesure la hauteur du son. Dans le texte ci-dessus on précise le lien entre la longueur du tube et la hauteur de la note jouée. Cette information est-elle cohérente avec la relation fournie " La fréquence fondamentale f est égale à v /(2L)" ? Justifier. L’onde sonore doit ainsi parcourir une longueur de tube supplémentaire, ce qui abaisse la hauteur de la note jouée. La fréquence est inversement proportionnelle à la longueur du tube, la célérité v étant constante : l'information et la relation sont cohérentes. Sans agir sur aucun piston, on joue un sol. En enfonçant l’un des pistons, la nouvelle longueur L’ de la colonne d’air est liée à sa longueur initiale L par la relation L’ = 1,12.L. Quelle est alors la fréquence f’ du son émis ? À quelle note correspond-elle ? Fréquence du sol : f=392 Hz. De plus f = v/(2L). f' = v / (2L') = v / (1,12*2L) = f/1,12 = 392/1,12 =350 Hz. La note est un fa.

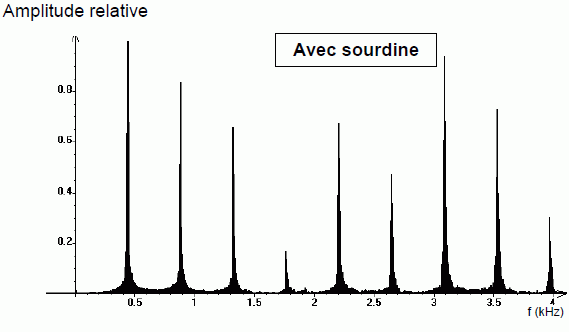

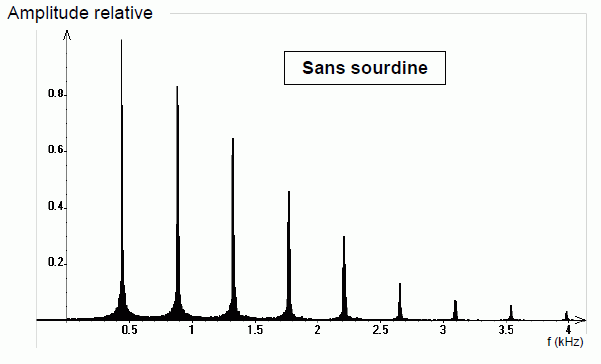

 En comparant les deux spectres, préciser en justifiant : - si la trompette émet la même note dans les deux cas ; Dans les deux cas la fréquence du mode fondamental est la même ( environ 450 Hz ) : la note émise est la même. - quelle autre grandeur caractéristique d’un son est également modifiée par la sourdine. Par contre les harmoniques n'ont pas la même amplitude relative : le timbre du son est modifié. |
|||||||||||||||||||||||
|
|
