Convertisseur analogique numérique : bac STI électronique 2011. |
|||||||
|
|||||||

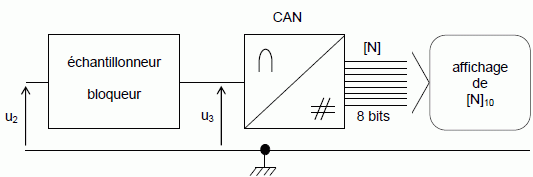

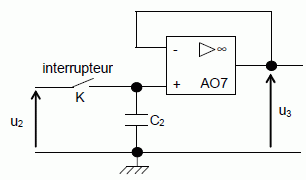

Pour la suite du problème, on admettra que u2 = – 7,7 x 10-2 q. Le schéma synoptique de cette fonction est représenté : Etude d’un échantillonneur bloqueur. Le schéma de principe est présenté : Le montage comporte un interrupteur idéal K commandé périodiquement. Le CAN a une résistance d’entrée infinie. A t = 0 s, on ferme K. Exprimer u3 en fonction de u2 lorsque l’interrupteur est fermé. Le condensateur se charge ; quand la charge est terminée, la tension aux bornes du condensateur est égale à u2. L'AO 7 réalise un montage suiveur de tension : u3 = u2.
Ce circuit, placé sur l'entrée analogique d'un CAN joue un double rôle : - Acquérir une valeur donnée de la tension à l'entrée du CAN à un instant donné. - Maintenir cette valeur constante pendant toute la durée de la conversion. Etude du Convertisseur Analogique Numérique. On notera [N] la valeur binaire du mot numérique de sortie du CAN et [N]10 sa valeur décimale. La caractéristique de transfert du CAN, [N]10 = f(u3) se présente comme une succession de paliers s'appuyant sur une droite D comme le montre la figure :
.
|
|||||||
|
