On veut réaliser des mesures de température au moyen d’un thermomètre à résistance métallique. En première approximation, la résistance R d’un conducteur varie en fonction de la température selon la relation :
(1) R = R0(1+aq)
R0 est la résistance du conducteur à q0 = 0°C
a est le coefficient de température en °C-1.
Expliquer le principe du thermomètre à résistance métallique.
La résistance électrique d'un conducteur métallique croît avec la température. Cette variation de résistance est réversible. Comme métal, on peut utiliser l'or, le cuivre, le nickel ou le platine. Les sondes de platine Pt100 présentent l'avantage de posséder une bonne linéarité.

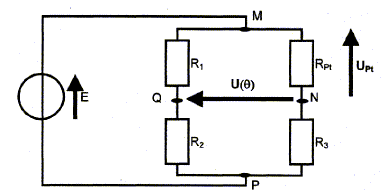

La sonde Pt100 ( symbolysée par le conducteur ohmique de résistance RPt) est insérée dans le montage suivant :

L'intérêt de ce circuit est de convertir une information " résistance" en information "tension". Puis cette information sera affichée directement en °C.
Influence du métal sur la sensibilité.
 Parmi les critères de performance d’un appareil de mesure figure la sensibilité. Celle-ci est définie comme la variation de la grandeur de sortie S obtenue pour une variation infinitésimale de la grandeur mesurée G.
Exprimer la sensibilité s en fonction de S et G. Appliquer cette définition au cas d’un thermomètre àrésistance métallique (on supposera a constant).
s = dS/dG =dR / dq =aR0.
 On rappelle que la résistance d’un conducteur de résistivité r, de section s et de longueur L estdonnée par la relation :
(2) R = r L/s.
En considérant les relations (1) et (2), comment choisir le métal de façon à optimiser la sensibilité.
La résistivité et le coefficient de température doivent être grands. La linéaité doit être conservée.
Étude d’un thermomètre à résistance métallique.
On a mesuré la résistance d’un thermomètre à résistance métallique pour différentes températures :

q(°C)
10
30
50
70
90
R(ohm)
104
112
120
127
135

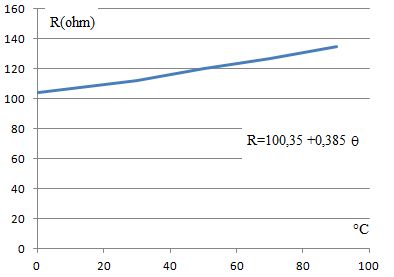

Tracer R = f(q). En déduire R0 et a. Quelle est la sensibilité du thermomètre ?

R0~100 ohms ; a R0= 0,385 ohm °C-1. a = 0,385/100 = 3,85 10-3 °C-1. Sensibilité s = 0,385 ohm °C-1.

.
.


On étudie le temps de réponse du thermomètre à résistance métallique précédent, lors de la mesure de température d’un liquide. Les dimensions du thermomètre sont négligeables par rapport à celles du liquide. La capacité thermique massique (ou chaleur massique) du métal constituant le thermomètre est C.
Le thermomètre, de température T0, est plongé dans le liquide, de température T1 inférieure à T0.
Exprimer le transfert thermique en fonction de la variation infinitésimale de température dT.
dQ = CdT.
Du point de vue cinétique, on suppose que le transfert thermique, pendant la durée dt, entre un corps de température T et le milieu de température T1 suit la relation : dQ = ß.(T-T1).dt
Établir l’équation différentielle vérifiée par T, puis la résoudre.
ß.(T-T1).dt + CdT =0 ; dT/(T-T1) =-ß/C dt.
ln(T-T1) =-ß/C t + cste.
A l'instant t=0, T = T0 : cste = ln(T0-T1) ;
ln((T-T1)/ (T0-T1) )=-ß/C t.

T-T1= (T0-T1) exp(-ß/C t) ; T = T1+ (T0-T1) exp(-ß/C t).

.


On relève la température au cours du temps :
t(s)
0
3
5
10
20
40
70
T(K)
330,0
314,2
306,5
294,1
283,3
280,3
280,0
Tracer T = f(t).

En déduire les valeurs de T0 et T1. Définir une constante de temps et l’évaluer.
T0 = 330 K ; T1 = 280K.
L'équilibre thermique est atteint au bout d'une durée proche de 5 fois la constante de temps. La constante de temps est proche de t=12 s.
Dans le cas d'une variation exponentielle, la constante de temps est donnée par l'abscisse de l'intersection de la tangente à l'origine avec l'asymptote horizontale.
 On donne ß = 16,5 J.K-1.kg -1.s-1. Calculer C.
t = C /ß ; C = ß t ~16,5*12 ~ 200 J.K-1.kg -1.

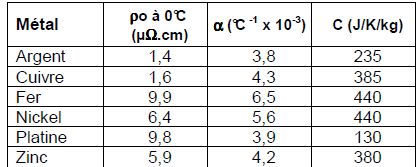

On donne les propriétés de quelques métaux dans le tableau suivant :

Quel métal a été utilisé pour fabriquer la sonde du thermomètre, sachant qu’il s’agit de l’un de ceux indiqués ci-dessus ?
L'argent, suivi du platine : a et ß sont les plus proches des valeurs calculées.




Une photodiode est un dipôle non linéaire dont la principale caractéristique est de convertir l’énergie des photons en un courant électrique. Ce dernier, appelé photo-courant ou courant photo-induit, s’additionne au courant inverse de la jonction lié aux porteurs minoritaires. Ce photo-courant est, dans certaines conditions, proportionnel au flux rayonnant F reçu par la diode et sera supposé comme tel dans tout le problème. Il varie entre 1 μA et quelques mA. La photodiode peut être utilisée notamment dans la réalisation de détecteurs de lumière ou comme générateur de courant. Son schéma conventionnel est le suivant :
On rappelle que la caractéristique courant - tension iD = f(uD) d’une diode simple (ou d’une photodiode dans l’obscurité) est, en convention récepteur :
iD = IS.(exp( q.uD / (kT)) - 1) = IS.(exp( uD / Y) - 1)
où k est la constante de Boltzmann, T la température absolue et q la charge élémentaire de l’électron. IS est l’intensité du courant inverse traversant la diode lié aux porteurs minoritaires.

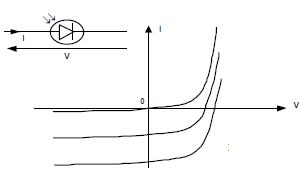

Montrer que la caractéristique i = f(u) de la photodiode peut s’écrire (toujours en convention récepteur) i = IS.(exp( (u / Y)) - 1) - Iph , où Iph est l’intensité du photo-courant. Représenter l’allure de
cette caractéristique pour un flux rayonnant non nul
.
Le photo-courant s’additionne au courant inverse de la jonction lié aux porteurs minoritaires.


Photodiode polarisée en inverse (u < 0).
Montrer que pour les tensions habituelles de quelques volts (en valeur absolue), i peut s’écrire : i = - (IS + Iph).
i = IS.(exp( (u / Y)) - 1) - Iph : u/Y est négatif et en valeur absolue bien supérieur à 1 : le terme en exponentiel est donc proche de zéro et i = - (IS + Iph).
Donner une expression approchée de i sachant que IS est de l’ordre du nanoampère.
Le photo-courant varie de 1 µA à quelques mA.
IS est de l’ordre du nanoampère : i ~-Iph.
En déduire que | i | = K.F avec K = constante et F flux rayonnant reçu par la photodiode (en W).
Ce photo-courant est, dans certaines conditions, proportionnel au flux rayonnant F reçu par la diode.





Étude d’une photopile.
On considère une cellule photovoltaïque (ou photopile), constituée d’une photodiode telle que définie à la question 1, et utilisée avec des valeurs de u positives et des valeurs de i négatives.
Montrer que dans ces conditions, la photodiode se comporte comme un générateur.
La puissance P = u i est négative : le dipôle ne consomme pas de puissance mais au contraire peut en fournir : c'est un générateur.
Établir que la caractéristique de cette photopile peut s’écrire : i =  IS.(exp( uD / Y) - 1) - a.F avec : F flux rayonnant reçu par la photopile ; a coefficient de proportionnalité entre le photo-courant et le flux reçu.
i = IS.(exp( (u / Y)) - 1) - Iph avec IpH proportionel au flux rayonnant reçu par la photodiode.
Calculer la tension à vide de la cellule uCO (circuit ouvert).
L'intensité est nulle : IS.(exp( uCO / Y) - 1) - a.F =0 ; exp( uCO / Y) - 1= aF /IS ; exp( uCO / Y) = 1+aF /IS ;
uCO / Y = ln(1+aF /IS) ; uCO =ln(1+aF /IS)
Faire l’application numérique pour un ensoleillement E de 500 W/m². Données : IS = 0,25 nA ; Y = 26 mV ; a = 0,3 A/W ; S surface utile de la photopile = 10 cm².
Y = 2,6 10-2 V ; IS = 2,5 10-10 A ; F = ES = 500*10*10-4 =0,5 W.
uCO =2,6 10-2 ln (1+0,3*0,5 /(2,5 10-10))= 0,228 ~0,23 V.
Dans la suite du problème, on conservera cette valeur de l’ensoleillement (correspondant à un temps moyennement ensoleillé)
Calculer le courant de court-circuit iCC.
u=0 ; iCC IS.(exp( 0 / Y) - 1) - a.F = -a.F = -0,3*0,5 = -0,15 A.
Établir la relation vérifiée par u lorsque la puissance fournie par la cellule est maximale (P=PM). Soit uM cette valeur de u.
NB : On considèrera que, dans ces conditions, u >> Y.
exp( uD / Y)-1 ~ exp( uM / Y) ; i =  IS.exp( uM / Y - a.F  ; exp( uM / Y)  = i /  IS+ a.F ; uM = Y ln( i /  IS+ a.F).
Vérifier, en utilisant la dérivée seconde de P par rapport à u, que PM est bien un maximum.
P = u(- i)= -u [IS.(exp( uD / Y) - 1) - a.F]
Dérivée première par rapport à u : -[IS (exp( uD / Y) - 1) - a.F + u IS/ Y exp( uD / Y)]  ;
Dérivée seconde par rapport à u : -[IS/ Y exp( uD / Y) +IS/ Y exp( uD / Y)+u IS/ Y exp( uD / Y)]=-IS/ Y exp( uD / Y)(2+u).
La dérivée seconde étant négative la courbe est convaxe il s'agit d'un maximum.

Par dichotomie, trouver la valeur numérique de uM sachant que celle-ci est comprise entre 0,4 et 0,5 V. En déduire la valeur de l’intensité correspondante iM.
La dérivée première s'annule et change de signe en présence d'un extrémum.
IS (exp( uM / Y) - 1) - a.F + uM IS/ Y exp( uM / Y) =0 ; IS (exp( uM / Y)(1+uM)-IS-aF=0.
2,5 10-10 (exp( uM / 0,026)(1+uM)-2,5 10-10-0,15=0.
2,5 10-10 (exp( uM / 0,026)(1+uM)-0,15~0.
exp( uM / 0,026)(1+uM) =0,15 /(2,5 10-10) ~6 108.
Pour uM = 0,43 :
exp( uM / 0,026)(1+uM) =2,17 107. Pour uM = 0,5 : exp( uM / 0,026)(1+uM) =3,37 108.
Pour uM = 0,51 : exp( uM / 0,026)(1+uM) =5 108. Pour uM = 0,52 : exp( uM / 0,026)(1+uM) =7,38 108.
Pour uM = 0,515 : exp( uM / 0,026)(1+uM) =6,04 108.
uM = 0,515 V.
Or
uM = Y ln( iM IS+ a.F) =0,026 ln( iM/(2,5 10-10) +0,15).
0,515/0,026 = 19,807 =
ln( iM/(2,5 10-10) +0,15) ; e19,807 = 4,00 108 = iM/(2,5 10-10) +0,15.
iM = 0,10 A.
 Le rendement de la cellule est le rapport r entre la puissance maximale fournie PM par la photopile et le flux rayonnant reçu. Calculer r pour un ensoleillement de 500 W / m².
PM = 0,10*0,515 = 5,15 10-2 W ; F =0,5 W ; r = 5,15 10-2/0,5 = 0,103.
