Grillage de la blende ; hydrométallurgie de la calcine ; obtention du zinc par électrolyse.
Concours technicien supérieur de l'industrie et des Mines 2010

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.




. .



Le zinc et la blende.
Le numéro atomique du zinc est Z = 30. L'élément zinc possède 5 isotopes naturels : 64Zn, 66Zn, 67Zn, 68Zn, 70Zn.
Définir le terme isotope.
Deux isotopes ne diffèrent que par leur nombre de neutrons ; ils possèdent le même numéro atomique Z.
Déterminer les nombres de protons et de neutrons présents dans le noyau 68Zn.
30 protons et 68-30 = 38 neutrons.
Donner la configuration de l'atome de zinc dans son état fondamental. Même question pour l'ion Zn2+.
L'atome de zinc : 1s2 2s2 2p6 3s2 3p6 4s2 3d10.
L'ion Zn2+ :
1s2 2s2 2p6 3s2 3p6  3d10.

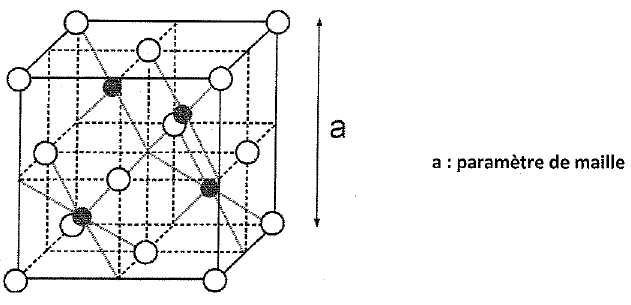

La blende est un solide ionique. On peut décrire sa structure par un réseau cubique à faces centrées constitué par les ions sulfures S2-, les ions Zn2+ occupant la moitié des sites tétraèdriques comme le montre la figure ci-dessous :

Les ions S2- sont figurés par les sphères blanches ; les ions Zn2+ par les sphères noires.
Indiquer le nombre d'ions de chaque type par maille, vérifier alors la formule brute de la blende ZnS et la neutralité électrique de la maille cubique .
Les ions Zn2+ occupent 4 sites tétraèdriques par maille.
Chaque ion sulfure situé à un sommet du cube appartient à 8 mailles et compte pour 1/8 ; il y a 8 sommets dans un cube : donc 1/8 *8 = 1.
Chaque ion sulfure situé au centre d'une face du cube appartient à 2 mailles et compte pour ½ ; il y a 6 faces dans un cube : donc ½ *6 = 3. Donc au total 4 ions sulfure par maille.
Par suite, la formule brute de la blende est ZnS et la maille reste électriquement neutre. ( 4 cations avec deux charges positives et 4 anions possédant chacun 2 charges négatives).

.
.


Indiquer pour un ion zinc le nombre d'ions sulfures qui sont ses plus proches voisins.
L'ion Zn2+ est au centre d'un tétraèdre dont les 4 sommets sont occupés par 4 ions S2-.
Site tétraèdrique : les sommets du tétraèdre sont constitués par un sommet du cube et trois atomes au centre de trois faces ayant ce sommet en commun. Il y a huit sites tétraèdriques.Seuls 4 sites tétraèdriques sont ocupés.

Répondre à la même question pour un ion sulfure en considérant les 8 mailles qui entourent l'ion étudié. En déduire la coordinence de la maille.
Chaque ion sulfure a 4 ion zinc comme plus proches voisins ; la coordinence est égale à 4.
Etablir la condition de tangence entre les ions Zn2+ et S2- en fonction du paramètre de maille noté a et les rayons ioniques r(Zn2+) et r(S2-). En déduire la valeur de a.
Dans les structures ioniques idéales, les ions sont assimilés à des sphères dures.

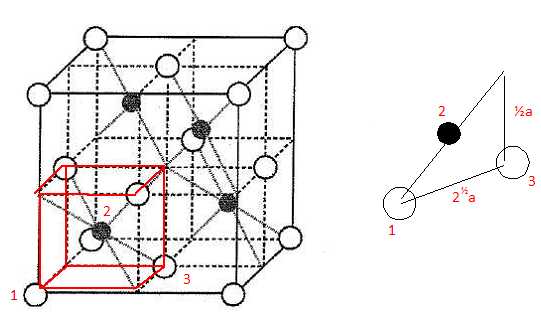

Dimension de la grande diagonale du petit carré rouge ( figure ci-dessus) :
d2= (½a)2 + (½2½a)2 ; d = 3½ a/2 ; r(Zn2+) +r(S2-) =½d =3½ a/4.
On donne
r(Zn2+) =74 pm et r(S2-) =184 pm.
a = 4(
r(Zn2+) +r(S2-)) / 3½ = 4(74 + 184) / 3½ =596 pm.
La masse volumique de la blende est r = 4084 kg m-3.
Exprimer r en fonction de a, des masses moalires M(Zn) et M(S) et la constante d'Avogadro NA. En déduire la valeur réelle de a.
r = 4(M(Zn) + M(S)) / (NA a3 ) avec
M(Zn) et M(S) en kg mol-1et a en mètre.
a =(
4(M(Zn) + M(S)) / (NA r)1/3 = (4(65,4 +32,1) 10-3) /(6,02 1023*4084))1/3 =5,41 10-10 = 541 pm.
Comparer cette valeur à celle obtenue précédemment. La structure de la blende est-elle une structure idéale ?
La différence entre ces deux valeurs est de l'ordre de 10 %. La structure de la blende n'est donc pas idéale.

.


Grillage de la blende.
Le principe du grillage  consiste à transformer le sulfure de zinc solide ZnS(s) ( constituant principal de la blende ) en oxyde de zinc ZnO(s) ( constituant principal de la calcite ). Le grillage est effectué en chauffant fortementle sulfure de zinc en présence de dioxygène de l'air. l'équation de la relation associée à la transformation s'écrit :
 ZnS(s) + 1,5O2(g) =  ZnO(s) + SO2(g).
Déterminer la masse mZnS de sulfure de zinc qu'il faut utiliser pour produire  une masse mZnO = 1,00 103 kg d'oxyde de zinc.
Quantité de matière de ZnO = quantité de matière de ZnS = 1,00 106 / (65,4+16) = 1,2285 104 mol.
mZnS =
1,2285 104 (65,4 +32,1) =1,198 106 g ~1,20 103 kg.
Calculer l'enthalpie standard DrH° de la réaction à 298 K.
DfH°(ZnS(s)) =-202,92 kJ/mol ;
DfH°(ZnO(s)) =-347,98 kJ/mol ; DfH°(O2(g)) =0 ; DfH°(SO2(g) =-296,90 kJ/mol.
DrH° =DfH°(SO2(g) +DfH°(ZnO(s))-DfH°(O2(g))-DfH°(ZnS(s)) =-347,98 -296,90-(-202,92) =-441,96 kJ/mol.
Calculer l'entropie standard DrS° de la réaction à 298 K ; que déduire de son signe ?
(ZnS(s)) =57,74 J mol-1 K-1 ; S°(ZnO(s)) =43,51 J mol-1 K-1 ; S°(O2(g)) =205,03 J mol-1 K-1 ; S°(SO2(g) =248,53 J mol-1 K-1.
DrS° =S°(SO2(g) +S°(ZnO(s))-1,5 S°(O2(g))-S°(ZnS(s)) =248,53 +43,51 -1,5*205,03 -57,74 = -73,25 J mol-1 K-1.
L'entropie est une mesure du désordre : dans ce cas il y a une diminution flagrante du désordre, on passe de 1,5 molécules de gaz à une seule. L'entropie finale est inférieure à l'entropie initiale.
Calculer l'enthalpie libre standard DrG° de la réaction à 298 K ; que déduire de sa valeur
?
DrG° =DrH° -T DrS° =-441,96 103-298*( -73,25) = -4,20 105 J /mol.
Constante de cette réaction : ln K = -
DrG° /(RT) = 4,20 105 /(8.31*298) =170 ; K = 4,8 1073.
K est très grand, la réaction est totale.
Cette réaction est-elle favorisée à hautes ou à basses températures ? Justifier.
DrH° est négative : la réaction est exothermique, donc favorisée par les basses températures.
Le dioxyde de soufre, gaz toxique, ne doit pas être rejeté dans l'atmosphère. Néanmoins, il constitue la matière première d'une industrie.
Quel produit, fabriqué à fort tonnage, est issu du dioxyde de soufre ?
L'acide sulfurique.




Obtention du zinc par hydrométallurgie de la calcine.
L'obtention du zinc par hydrométallurgie se déroule en plusieurs étapes :
Lixiviation et élimination des ions fer (III).
La calcine est attaquée par une solution d'acide sulfurique. La solution obtenue contient des ions Zn2+, mais également un grand nombre d'impuretés. Parmi celles-ci figure l'ion Fe3+ qu'on élimine par précipitation avec les ions hydroxyde HO-. L'équation de la réaction est : Fe3+aq + 3HO-aq = Fe(HO)3 ( s).
Une décantation permet de séparer la solution des résidus insolubles tel que l'hydroxyde de fer (III). Ce dernier commence à prcipiter dès que le pH est supérieur à 2,0. Le domaine d'existence de l'espèce Fe(OH)3 ( s) en fonction du pH est hachuré sur le diagramme ci-dessous :

En présence d'ion hydroxyde, les ions zinc peuvent également précipiter selon l'équation : Zn
2+aq + 2HO-aq = Zn(HO)2 ( s).
La valeur de laconstante d'équilibre associée à cette équation est K = 1,0 1017 à 25°C.
Donner l'expression littérale de K.
K = 1/([
HO-aq]2[Zn2+aq]).
Calculer
[HO-aq] si  [Zn2+aq] =2,3 mol/L lorsque l'hydroxyde de zinc commence à précipiter.
[HO-aq] = 1/(K[Zn2+aq])½ =1/(1,0 1017 *2,3)½ =2,1 10-9 mol/L.
En déduire la valeur de pH pour laquelle l'hydroxyde de zinc (II) commence à précipiter à 25 °C.
[H3O+aq] = 10-14 / (2,1 10-9) =  4,8 10-6 mol/L ; pH = - log(4,8 10-6) =5,3.
Dans quel intervalle de pH se place-t-on industriellement pour faire seulement précipiter l'hydroxyde de fer (III) ? Justifier.
Entre pH=2 et pH = 5,2, l'hydroxyde de fer (III) précipite ; par contre dans cet intervalle l'hydroxyde de zinc ne précipite pas.
Cémentation.
La cémentation est une opération de purification qui vise à débarasser la solution contenant les ions Zn2+, destinée à l'électrolyse, de cations métalliques tels que Cu2+. Ces derniers sont réduits à l'aide d'une poudre de zinc métallique. Le métal cuivre ainsi obtenu se dépose sur le zinc.
Ecrire l'équation associée à la transformation entre les ions Cu2+aq et le métal zinc On précisera les couples mis en jeu.
Cu2+aq / Cu(s) ; réduction de l'ion cuivre (II) :
Cu2+aq +2e- = Cu(s).
Zn2+aq / Zn(s) : oxydation du zinc : Zn(s) = Zn2+aq +2e-.
Bilan :
Cu2+aq + Zn(s) = Cu(s) + Zn2+aq.
Nommer une technique de laboratoire simple permettant de séparer la solution destinée à l'électrolyse des impuretés solides.
La filtration.
Electrolyse.
L'électrolyse est réalisée dans de grandes cuves. Le zinc métallique obtenu est très pur. L'intensité du courant électrique dans le circuit atteint 1,0 105 A. La solution électrolytique  est recyclée lorsque sa teneur en ion Zn2+aq a atteint le tiers de sa valeur initiale. Les électrodes en allige de plomb sont le siège d'une réaction dont l'équation est :
2H2O(l) = 4H+aq + O2(g) +4e-.
les électrodes en alluminium sont le siège d'une réaction dont l'équation est :
Zn2+aq +2e-= Zn(s).
Le zinc métallique se dépose-t-il à l'anode ou à la cathode ? Justifier.
La réduction des ions
Zn2+aq nécessite un apport d'électrons de la part du générateur : elle s'effectue à la cathode négative.





On considère une solution de concentration molaire effective initiale en ion Zn2+aq égale à [Zn2+aq]1=2,3 mol/L et de volume V = 1,0 103 L.
Déterminer la durée de l'électrolyse Dt nécessaire pour atteindre une concentration molaire effective en ion zinc telle que [Zn2+aq]f =0,76 mol/L.
Quantité de matière d'ion zinc réduite en métal zinc : n = ([Zn2+aq]1-[Zn2+aq]f) V = (2,3-0,76) *1,0 103 = 1,54 103 mol.
Quantité de matière d'électrons : 2n = 3,08 103 mol.
IDt = 2n F avec F = 96500 C mol-1.
Dt = 2n F / I = 3,08 103 *96500 / (1,0 105) =2972 s ou  49,53 min ~ 46 min.
L'électrolyse est réalisée dans des cuves en ciment revêtues de PVC vers 40°C. La fabrication du PVC se fait en deux étapes : tout d'abord la production du monomère, le chlorure de vinyle, puis sa polymérisation. Le monomère est obtenu par addition de dichlore sur l'éthène puis élimination d'une molécule de chlorure d'hydrogène HCl.

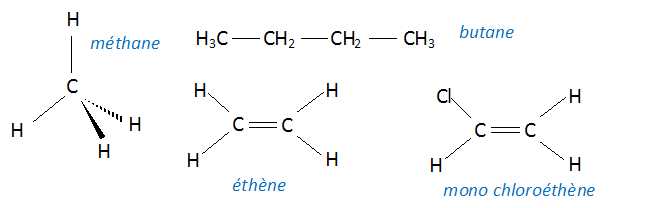

Donner la représentation de Cram du méthane et les formules semi-développées du butane, de l'éthène et du monochloroéthène.

Expliquer en quelques lignes en quoi consiste la distillation fractionée du pétrole.
La distillation fractionnée permet de séparer les constituants d'un mélange liquide- liquide miscibles, possédant des températures d'ébullition différentes.

Le constituant le plus volatil distille en premier ; la séparation est d'autant plus facile que les températures d'ébullition sont différentes.

Placer sur un schéma, les principales coupes pétrolières suivantes : bitume, butane, essence, fioul, gasoil, kérosène, méthane.
De bas en haut de la colonne on obtient : les bitumes, le fioul lourd, le kérosène, le gazoil, l'essence, le butane, le méthane.
Ecrire l'équation de la réaction d'addition du dichlore sur l'éthène puis celle de l'élimination du chlorure d'hydrogène permettant d'obtenir le monochloroéthène.
C2H4 + Cl2 = CH2Cl--CH2Cl suivi de CH2Cl--CH2Cl = HCl + CH2=CHCl.
Ecrire l'équation de la réaction de polymérisation du chlorure de vinyle.
