Rayonnements électromagnétiques.

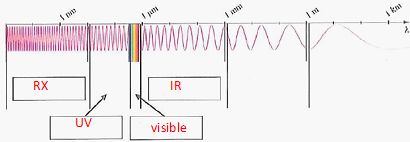

Compléter les cases réponses en précisant le nom des différents domaines ( UV, RX, visible, IR).

Concernant les ondes électromagnétiques, quelle est la grandeur qui ne dépend pas du milieu de propagation ? La fréquence.
Lequel des 4 rayonnements ci-dessus est le plus dangereux pour les êtres vivants ? Rayons X.
Pour quelle propriété ce rayonnement dangereux est-il couramment utilisé en médecine ?
Radiographie : les rayons X traversent la chair et sont arrêtés par les os.
Quel type de rayonnement électromagnétique émet le corps humain ? Infrarouge.
De quel type de rayonnement électromagnétique la crème solaire nous protège-t-elle ? UV.
Citer un exemple de lampe utilisée en TP pour produire des spectres de raies.
Lampes à vapeur de sodium ou à vapeur de mercure.
Qu'observe-t-on lorsque la lumière solaire traverse un prisme de verre ? Quelle est la couleur de la lumière la plus déviée ?
On observe un arc en ciel à la sortie du prisme( phénomène de dispesrion ), le bleu est plus dévié que le rouge.
Electricité.

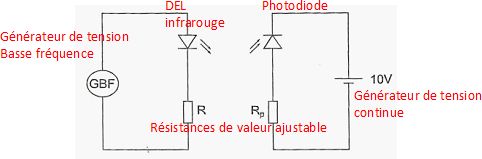

Un adjoint de laboratoire souhaite tester les plaquettes émettrice et réceptrice infrarouge qu'il vient de retrouver dans un tiroir. Il réalise le montage suivant à légender.

.
.

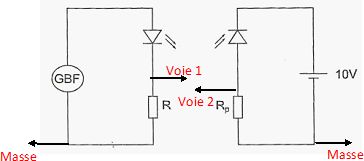

Préciser les branchements d'un oscilloscope permettant de visualiser sur la voie 1 le signal aux bornes de R et sur la voie 2 le signal aux bornes de Rp.

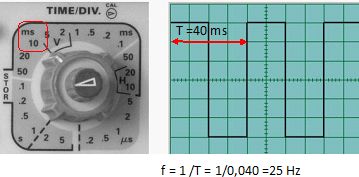

L'oscillogramme obtenu sur la voie 1 est représenté ci-dessous. Calculer la fréquence de ce sigal.


.


Pression.
Donner l'expression p d'un fluide exerçant une force F sur une surface S.
p = F / S ; p en pascal, F en newton et S en m2.
Quel appareil permet de mesurer la pression qui règne dans un récipient fermé contenant un gaz ? Manomètre.
L'eau pure a une température d'ébullition de 100°C au niveau de la mer et de 86°C au sommet du mont Blanc. Expliquer l'intérêt d'un auto-cuiseur.

L'auto-cuiseur permet de cuire les aliments sous  pression. La cuisson est plus rapide car elle s'effectue à une température supérieur à 100°C, tout en conservant les qualités des aliments.
Un ballon de baudruche est placé sous une cloche à vide. On met en route la pompe qui aspire l'air de la cloche. Comment varie la pression p qui règne à l'intérieur du ballon et son volume V ?
La pression p diminue et le volume V augmente.
Sécurité.
Donner la signifiaction du pictogramme suivant.
Gaz sous pression.

Quelles règles de sécurité faut-il respecter pour les bouteilles de gaz sous pression ?
Bouteille fixée solidement au mur ; utiliser un diable pour déplacer la bouteille.
Quelle est la couleur du fil de masse d'un appareil électrique ? Jaune et vert.

En cas de feu, choisir un moyen d'extinction le plus adapté au feu considéré. Répondre par une seule croix dans la case choisie pour chaque type de feu.


eau
extincteur à poudre
sable
extincteur à CO2
couverture
Feu de papier
X




Feu électrique



X

Feu d'hydrocarbures

X



Feu de métal


X


Feu de vétement sur une personne




X

  .

.
