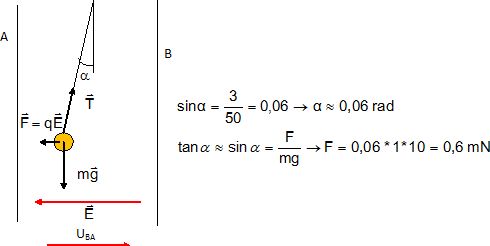

QCM : pendule chargé dans un champ électrique. Concours kiné Ceerrf 2015 En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts. . . . ( 10 points) Soit une boule ponctuelle chargée, de masse m = 1 g, suspendue par un fil de longueur L =0,5 m entre les plaques verticales A et B d'un condensateur plan. La distance des plaques vaut D = 15 cm. Les plaques n'étant pas mises sous tension, le fil est vertical. On établit une tension UBA = 1,5 kV entre les plaques et on constate que la boule se rapproche de 30 mm de la plaque A. On prend g = 10 m s-2. 11. Calculer la valeur de la force électrique en mN 0,2 ; 0,3 ; 0,4 ; 0,5 ; 0,6 ; aucune réponse exacte. 12. Calculer la charge approximative de la boule ( en nC). +20 ; -30 ; +40 ; +60  ; aucune proposition ne convient. E = UBA / D =1,5 103 / 0,15 =1,0 104 V / m. q = F/E =6 10-4 / 104 = 6 10-8 C = 60 nC. . . 13. Pour la même valeur de la tension entre les plaques, de combien ( en dm), faut-il faire varier la distance D pour diviser la force par trois ? 1 ; 2 ; 3 ; 4 ; 5 ; aucune proposition ne convient. La tension et la charge sont inchangées. Diviser la force par trois, c'est diviser le champ électrique par trois. E' = UBA / D'  ; D' = UBA / E'   =3UBA / E = 3*1,5 103 / 104 =0,45 m = 45 cm. La distance D doit augmenter de 3 dm. . 14. Pour la même valeur de UAB et pour la distance entre les plaques correspondant à la question précédente, calculer la valeur approximative du champ électrique. 2400 ; 3300 ; 4600 ; 5800 ; 6100 ; aucune proposition ne convient E' = UAB / D' = 1500 / 0,45 ~3300 V / m. 15. Pour la valeur précédente du champ électrique que vaut la valeur de la force électrique ( en mN) ? 0,1 ; 0,3 ; 0,5 ; 0,7 ; 0,8 ; aucune proposition ne convient. F = qE = 6 10-8 *3300 ~ 2 10-4 N = 0,2 mN. .
