Les rayons X, découverts en 1895 par le physicien allemand Wilhelm Röntgen, sont des rayonnements électromagnétiques utilisés principalement en imagerie médicale (radiologie) et en
cristallographie (étude des substances cristallines).
L’objectif de cet exercice est d’étudier la production des rayons X et leur utilisation dans l’analyse
de la structure des cristaux.
1. Accélération d’un faisceau d’électrons.
Les rayons X sont produits dans des dispositifs appelés tubes de Coolidge (W.D.COOLIDGE,
physicien américain, 1873-1975). Dans ce dispositif, des électrons émis par un filament chauffé par effet Joule, sont accélérés sous l’effet d’un champ électrique uniforme E. Ce champ est créé par une tension électrique U d’environ 100 kV.

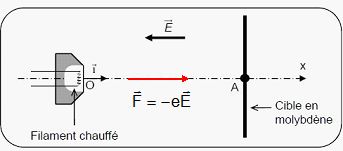

Les électrons se dirigent vers une cible de molybdène, métal de symbole Mo, avec laquelle ils interagissent pour produire les rayons X. Se déplaçant à une vitesse très élevée, ces électrons peuvent acquérir une énergie cinétique suffisante pour perturber les couches électroniques internes des atomes de la cible. Ces atomes, dans un état excité, vont alors émettre des rayons X en retournant à leur état fondamental. La figure ci-dessous reprend de manière simplifiée le principe du tube de Coolidge.
Données :
· entre le filament et la cible, séparées d’une distance OA = L = 2 cm, règne un champ électrique uniforme  dont la valeur est donnée par la relation : E = U / L ;
· célérité de la lumière dans le vide : c = 3,00 × 108 m.s-1 ;
· charge électrique élémentaire : e = 1,60 × 10-19 C ;
· masse de l’électron : m = 9,11 × 10-31 kg ;
· intensité de la pesanteur : g = 9,81 N.kg-1 ;
On se propose d’évaluer l’ordre de grandeur de la vitesse atteinte par les électrons lorsqu’ils
arrivent sur la cible en molydène. On suppose pour cela qu’un électron est émis au point O avec une vitesse nulle à t = 0 s. Il arrive au point A avec une vitesse v. On considère qu’il est soumis à la force électrique F.
1.1 Donner l’expression vectorielle de la force électrique F subie par un électron. Comparer la direction et le sens de la force électrique Fe à ceux du champ électrique E.

1.2 Montrer que dans le cas où la tension électrique U appliquée entre le filament et la cible vaut 100 kV, on peut négliger le poids de l’électron devant la force électrique.
P = mg = 9,11 10-31 *9,81 = 8,94 10-30 N
F= e U / L = 1,60 10-19 *100 103 / 0,02 ~8 10-13 N, très supérieure à P.
1.3 Montrer que l’expression de la vitesse de l’électron lorsqu’il arrive au point A est :v = [2eU / m]½.
Travail moteur de la force électrique entre O et A : W = e U.
Théorème de l'énergie cinétique entre O et A : ½mv2-0 = e U.
Par suite :
v = [2eU / m]½.
1.4 Calculer la vitesse de l’électron lorsqu’il arrive au point A dans le cas où la tension électrique U
appliquée entre le filament et la cible vaut 100 kV.
v = [2*1,60 10-19 *100 103 /(9,11 10-31)]½ = 1,87 108 m / s.

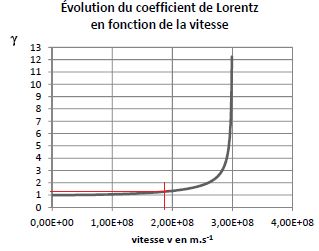

1.5 Un graphe représentant l’évolution du coefficient de Lorentz en fonction de la vitesse est fourni
ci-dessous. Pensez-vous qu’un modèle relativiste conviendrait mieux à l’étude mécanique du mouvement de l’électron ? Justifier votre réponse.

g ~1,4 ; 1 /
g2= 1-(v/c)2 ~0,51 ; (v/c)2 ~0,49 ; v ~2,1 108 m/s.
Ecart 11% par rapport au calcul de mécanique classique.
Les deux modèles donnent le même ordre de grandeur pour la vitesse des électrons..




2. Émission de rayons X.
Si l’électron libéré par le filament a une énergie suffisante lorsqu’il arrive sur la cible en molybdène, il peut exciter certains atomes de la cible en perturbant leurs couches électroniques internes. Ces atomes excités émettent des rayons X en revenant à leur état fondamental.
2.1 Reproduire sur votre copie le diagramme d’énergie du molybdène, et y représenter par des flèches toutes les transitions électroniques de l’atome pouvant s’accompagner de l’émission d’un
rayonnement.

2.2. Déterminer le domaine des ondes émises correspondant à ces transitions.
l max=hc / Emini avec Emini =2570-400 =2170 eV ou 2170*1,60 10-19 = 3,47 10-16 J.
l max= 6,62 10-34 *3,00 108 /(3,47 10-16) =5,7 10-10 m = 0,57 nm.
l mini=hc / Emaxi avec Emaxi =20000-400 =19600 eV ou 19600*1,60 10-19 = 3,14 10-15 J.
l mini= 6,62 10-34 *3,00 108 /(3,14 10-15) =6,3 10-11 m = 0,063 nm.


Ces photons appartiennent au domaine des rayons X.









3. Application à l’étude des structures cristallines.
Les rayons X sont utilisés pour explorer la matière et par exemple pour évaluer la distance d entre deux plans 1 et 2 voisins d’atomes dans un cristal. Lorsqu’on envoie un faisceau de rayons X de longueur d’onde l sur un cristal, ils sont réfléchis par les atomes qui constituent le cristal. Les

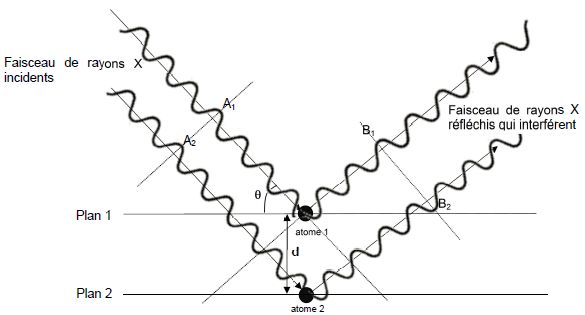

ondes réfléchies par les atomes interfèrent. On peut représenter de façon très simplifiée cette situation par le schéma suivant :

Données :
· la différence de parcours entre deux ondes incidentes qui se réfléchissent sur deux plans successifs est donnée par la relation : d = 2d sin q où d est la distance entre deux atomes voisins et q l’angle entre le rayon et le plan.
- dans le cas d’interférences constructives, la différence de parcours vaut :  d= kl .
- dans le cas d’interférences destructives, la différence de parcours vaut : d =(2k+1)l/2.
où k est un nombre entier positif ou négatif et l la longueur d’onde des ondes qui interfèrent.
3.1 En exploitant le schéma précédent, préciser :
- Si les deux rayons incidents interfèrent avec les états vibratoires représentés en A1 et A2,on obtient des interférences constructives ou destructives.
d = 0, les interférences sont constructives.
- Si les deux rayons réfléchis interfèrent avec les états vibratoires représentés en B1 et B2, on obtient des interférences constructives ou destructives.
2d sin q  = (2k+1)l/2 ; on obtient des interférences destructives pour sin q = (2k+1)l/(4d).
2d sin q  = kl ; on obtient des interférences constructives pour sin q = kl/(2d).
- Pourquoi les interférences ne sont pas de même nature entre A1/A2 et B1/B2.
entre A1/A2 et, la différence de marche est nulle ;
entre B1/B2, la différence de marche dépend de l'angle q.
3.2 Pour un angle θ de 10,4° et une longueur d’onde de 0,154 nm, déterminer la valeur de d dans le cristal, dans le cas où l’on obtient des interférences constructives pour une différence de parcours minimale.
2d sin q  = l ; d = 0,154 10-9 / (2 sin 10,4) = 4,27 10-10 m.

.
