Se chauffer avec
le numérique. Bac S Polynésie 2016.
En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.
|
|
|
|
|
|
|
|
Un
centre de données (datacenter en anglais) est un
lieu où se trouvent regroupés les équipements constituant le système
d’information de l’entreprise (ordinateurs centraux, serveurs, baies de
stockage, équipements réseaux et de télécommunications, etc.). Les plus
connus sont ceux de Google, Facebook, Apple, … Centre de données de
google – source www.google.com.
Au Val d’Europe, en Seine-et-Marne, le centre de données de Natixis
permet de chauffer le nouveau centre aquatique et une pépinière
d’entreprises. Piscine et pépinière d’entreprises (près de 6000 m2
au total) sont pourtant loin d’utiliser toute l’énergie disponible.
Selon Dalkia, la filiale commune de Veolia et d’EDF qui exploite le
réseau de chauffage, le centre de données peut chauffer jusqu’à 600 000
m2.
Un centre de données de cette importance, avec de telles batteries de
serveurs à alimenter et à refroidir en permanence, consomme une énergie
électrique considérable : autant qu’une ville moyenne de 50 000
habitants. 30 % de cette énergie est utilisée pour le refroidissement
des serveurs. Plutôt que de gaspiller en pure perte cette énergie,
autant récupérer la chaleur que dégage la climatisation. D’après le
site www.alliancy.fr
Matériau
|
laine de verre
|
polystyrène
|
laine de roche
|
béton
|
polymère
|
Conductivité thermique
l ( W K-1 m-1)
|
0,032
|
0,038
|
0,034
|
2,2
|
0,18
|
Données :
- Conditions d’obtention du label HQE (Haute Qualité Environnementale) :

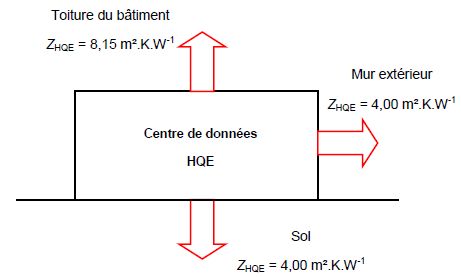

On note Z la résistance thermique d’une paroi ayant une surface de 1 m2. Pour obtenir le label HQE, la valeur de Z doit avoir une valeur minimale notée ZHQE. Cette valeur minimale dépend de la paroi étudiée. Les valeurs minimales sont données sur le schéma ci-dessous.
1. Isolation thermique des murs du centre de données.
Lors de l’élaboration des plans du centre de données, l’objectif était
d’obtenir le label HQE pour le bâtiment. Dans toute cette partie, on
raisonnera sur un mur extérieur dont la surface est de 1,0 m2.
1.1. Quelle devrait être l’épaisseur du mur extérieur si celui-ci n’était constitué que de béton armé ?
La résistance thermique Rth d’une paroi plane est définie par la relation :
Rth = Z / S avec Z = e / l.
e = l ZHQE = 2,2 *4,00 = 8,8 m.
L’épaisseur des murs en béton armé est en réalité de 20 cm.
Pour améliorer la résistance thermique des murs, on se propose
d’ajouter une couche d’isolant et de la recouvrir de panneaux en
polymère de 5,0 cm d’épaisseur afin de réaliser une étanchéité à l’eau
et à l’air (schéma ci-dessus).
1.2. L’isolant choisi est la laine de verre. Justifier ce choix.
La laine de verre possède une faible conductivité thermique ( la plus
faible des matériaux proposés ). Plus la conductivité thermique est
petite, plus la résistance thermique est grande et plus les pertes par
conduction sont faibles.
1.3. Déterminer l’épaisseur minimale de laine de verre nécessaire pour que la condition d’obtention du label HQE soit vérifiée.
Rth = ebéton / lbéton + eisolant / lisolant +epolystyrène / lpolystyrène ;
Rth = 0,20 / 2,2 +elaine / 0,032 +0,050 / 0,18 = 0,368 +31,25 elaine.
Rth =ZHQE = 4,00 = 0,368 +31,25 elaine.
elaine = 0,116 m ~ 12 cm.
|
|
|
2. Bilan thermique du centre de données.
Un bâtiment contenant 20 000 serveurs a une longueur de 80 m, une
largeur de 50 m et une hauteur de 10 m. Le reste du bâtiment contient
des bureaux et des locaux techniques qui ne seront pas pris en compte.
Le bâtiment respecte les normes HQE. La puissance électrique consommée
par un serveur est de 480 W.
On admettra que toute l’énergie électrique consommée par les 20 000 serveurs est transformée en énergie thermique. On se placera dans la situation où la valeur de la résistance thermique de chaque paroi de surface de 1,0 m2 est égale à la valeur minimale ZHQE.
2.1. Citer les
trois modes de transfert qui permettent aux ordinateurs de céder de
l’énergie thermique à la pièce où ils sont stockés.
Conduction, convection et rayonnement.
2.2. Montrer, dans le cadre des hypothèses faites, que l’énergie thermique Qserveurs libérée en une journée par les serveurs est égale à 8,3 x 1011 J.
Qserveurs =20000*480*24*3600=8,3 x 1011 J.
2.3. Les températures moyennes au Val d’Europe au cours d’une journée d’hiver sont rassemblées dans le tableau ci-dessous.
|
Air extérieur
|
Sol
|
Intérieur
|
Température °C
|
7,0
|
11
|
23
|
2.3.1. Calculer le transfert thermique Qsol à travers le sol pour une journée d’hiver.
Rsol = ZHQE / Ssol =4,00 / (80*50) =1,0 10-3 W-1 K.
Flux thermique à travers le sol : (Tint -Tsol) / Rsol = (23-11)*1000 =1,2 104 W.
Qsol = 1,2 104 *24*3600 =1,04 109 ~1,0 109 J.
2.3.2. Sachant que les transferts thermiques à travers les murs et la toiture, pour une journée d’hiver, sont respectivement Qmurs = 9,0 108 J et Qtoiture = 6,8 108 J, déterminer l’énergie thermique totale perdue par l’ensemble des parois du centre de données au cours d’une journée d’hiver.
1,04 109 + 9,0 108 + 6,8 108 =2,6 109 J.
2.4. Que risque-t-il de se passer au niveau du bâtiment du centre de données si rien n’est fait ?
Qserveurs est supérieure à l'énergie totale perdue à travers les parois, la température intérieure du local va donc croître.
|
|
|
|
3. Valorisation de l’énergie produite par les serveurs.
3.1. L’énergie thermique libérée en six mois par les serveurs est égale à 1,5 x1014 J.
On estime qu’il faut 50 kWh pour chauffer 1 m2 de logement récent durant les six mois de l’année où le chauffage est en fonctionnement.
Quelle surface de logement ce système permet-il de chauffer, durant ces six mois, grâce au centre de données ?
La valeur annoncée dans le texte introductif est-elle réaliste ?
50 kWh = 50 *3,6 106 J= 1,8 108 J.
Energie perdue à travers les parois en 6 mois : 2,6 109 *180 ~4,7 1011 J.
(1,5 1014 - 4,7 1011)/ (1,8 108) =8,3 105 m2. La valeur annoncée est réaliste.
3.2. Plutôt que de
rejeter de l’air chaud à l’extérieur, il est possible d’utiliser
l’énergie thermique libérée pour chauffer des bureaux ou des logements
voisins. Une machine thermique, aussi appelée climatiseur, refroidit
l’air du centre de données et chauffe l’eau d’un circuit d’eau chaude
primaire. Le circuit d’eau chaude primaire permet ensuite de chauffer
l’eau des différents bâtiments par l’intermédiaire d’un échangeur.

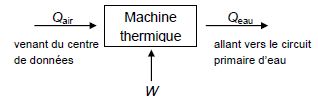

Dans
le cadre d’un modèle simplifié, les échanges énergétiques au niveau de
la machine thermique peuvent être représentés sur le schéma ci-dessous :
avec : Qair, énergie thermique fournie par l’air en une journée Qair = 5,2 1011 J
Qeau, énergie thermique reçue par l’eau en une journée
W, énergie électrique reçue par la machine thermique en une journée W = 1,0 105 kWh.
Sachant que la machine thermique ne fait que convertir sans perte l’énergie qu’elle reçoit, donner la relation entre Qeau, Qair et W.
Qair + W = Qeau.
3.3. Sachant que
dans le circuit primaire l’eau entre dans la machine thermique à la
température moyenne de 10°C pendant les 6 mois de fonctionnement du
chauffage des logements et bureaux, avec un débit de 2 102 m3.h-1, quel mode de chauffage peut-on envisager pour chauffer les logements voisins ?
On calcule la température de sortie de l'eau, par jour.
Qeau = 5,2 1011 +1,0 105 *3,6 106 =8,8 1011 J.
D'autre part Qeau = meau ceau Dq.
meau = 2 102 *1000 *24 =4,8 106 kg par jour.
Dq = 8,8 1011 / (4,8 106 *4185 ) ~44°C.
Température de sortie de l'eau : 44+10 =54°C~5 101 °C.
On choisit lee radiateurs, ce dernier utilise de l'eau dont la température est comprise entre 50 et 65°C..
|
|
