Accorder
un diapason,
bac S Métropole 2019.
En
poursuivant votre navigation sur ce site, vous acceptez l’utilisation
de Cookies vous proposant des publicités adaptées à vos centres
d’intérêts.
.
.
|
|
Un
groupe de quatre élèves dispose
de quatre diapasons en aluminium ayant des branches de même largeur d =
7 mm et de longueurs L différentes. En modifiant la largeur des
branches ou leur longueur, il est possible d’ajuster la fréquence du
son émis par le
diapason.
Le but de cet exercice est de comprendre comment on peut modifier ces
quatre diapasons afin qu’ils émettent tous un son de fréquence f = 440 Hz,
c'est-à-dire un La3.
Chaque élève a enregistré le son émis par les quatre diapasons
(numérotés de 1 à 4) à l’aide d’un microphone relié à un ordinateur. Le signal obtenu a
permis de déterminer
la fréquence du son émis par chacun des diapasons.
Le tableau 1 ci-dessous regroupe les résultats obtenus et fait le lien
entre la fréquence f du son émis et la longueur L des branches du diapason.
Numéro du diapason
|
1
|
2
|
3
|
|
Fréquence du son émis ( Hz)
|
485
|
384
|
320
|
256
|
Longueur des branches (m)
|
0,108
|
0,121
|
0,133
|
0,147
|
1/L2 ( m-2)
|
85,7
|
68,3
|
56,5
|
46,3
|
(1/L2 ) / f
|
0,177
|
0,179
|
0,177
|
0,181
|
En
utilisant un modèle théorique, on peut établir qu’un diapason en
aluminium dont les branches ont une largeur d et une longueur L émet un
son de fréquence f telle que :
f = 0,16 [EA / rA]½ d / L2 (1).
où : - EA (en kg·m-1·s-2) est une constante caractéristique de l’aluminium ;
- ρA (en kg·m-3) est la masse volumique de l’aluminium ;
- f, d et L sont exprimées dans les unités de base du Système International.
Lorsqu’il est tenu à la main, le son produit par le diapason est
difficilement audible. Pour le rendre pur et l’amplifier, Albert
Marloye eut l’idée, en 1839, de poser la base du diapason sur une
caisse de résonance. Il s’agit d’une boîte en bois ouverte à l’une de
ses extrémités. Dans le cadre d’un modèle simplifié, une onde sonore
sinusoïdale de longueur d’onde λ est amplifiée par la caisse à
condition que la profondeur D de la cavité interne soit un multiple
entier impair de λ/4 (exemples : λ/4 ; 3λ/4 ;
5λ/4 ; …).

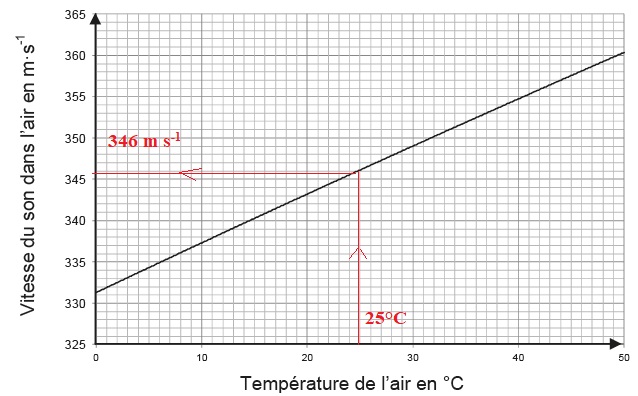

La vitesse du son dans l’air dépend de la température selon la courbe ci-dessous.
|
|
........
|
|
Questions préliminaires.
1. Montrer, par une
analyse dimensionnelle, que la formule (1) est homogène et qu’elle est
compatible avec les mesures du tableau 1.
EA / rA s'exprime en m2 s-2 ; [EA / rA]½ s'exprime en m s-1 ;
d / L2 s'exprime en m-1 ; [EA / rA]½ d / L2 s'exprime en s-1 ;
de plus une fréquence s'exprime en s-1.
0,16 [EA / rA]½ est constant dans cette étude.

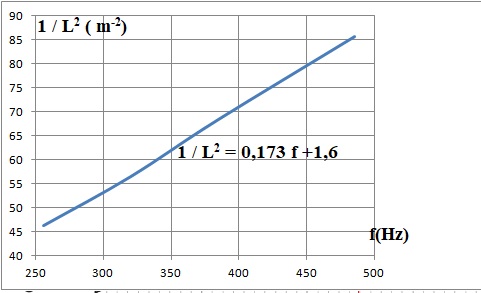

f est donc proportionnel à d /L2 ( mais aussi à 1 /L2, d étant constant) ainsi que le confirme le graphe suivant :
2. Déterminer la longueur d’onde d’un son de fréquence 440 Hz se propageant dans l’air à 25 °C.
l = v / f =346 / 440 ~ 0,786 m = 78,6 cm.
Problème.
Dans un atelier disposant d’outils de précision, on peut couper les
branches d’un diapason en aluminium à la longueur L désirée ou diminuer
la largeur d des branches. On peut également y fabriquer des caisses de
résonance en bois.
On dispose des quatre diapasons numérotés de 1 à 4. Indiquer la ou les
instruction(s) à donner à l’atelier pour que chacun des quatre
diapasons émette un son de fréquence f = 440 Hz (La3) amplifié de façon
optimale par une caisse de résonance en bois. Le dispositif sera
utilisé dans une salle à 25°C.
La
profondeur D de la cavité interne soit un multiple entier impair de λ/4
(exemples : λ/4 =19,6 cm ; 3λ/4 =59 cm, trop encombrant )
Diapason 1 : 1 /L2 = 0,173 x440 +1,6 = 77,72 ; L = 0,113 m =11,3 cm. Impossible de rallonger les branches.
Il faut diminuer la largeur d :
1 /L2 = 0,173 f +1,6 ; on multiplie chaque membre par d = 7 10-3.
d /L2 = 7 10-3 / L2 = 2,211 10-3 f +1,12 10-2.
d' /L2 = 1,211 10-3 x 440 +1,12 10-2 =0,544 ;
d' = 0,544 x 0,1082 =6,35 10-3 m = 6,35 mm.
Diapason 2 : on racourcit les branches de 12,1-11,3 =0,8 cm. La largeur reste inchangée.
Diapason 3 : on racourcit les branches de 13,3-11,3 =2 cm. La largeur reste inchangée.
Diapason 4 : on racourcit les branches de 14,7-11,3 =3,4 cm. La largeur reste inchangée.
|
|
|
