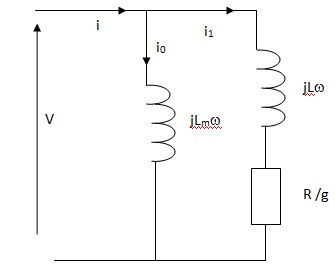

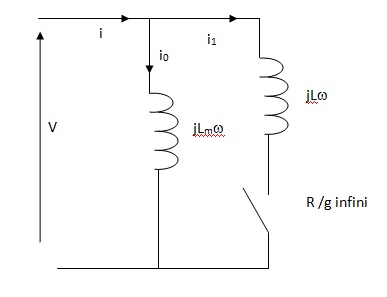

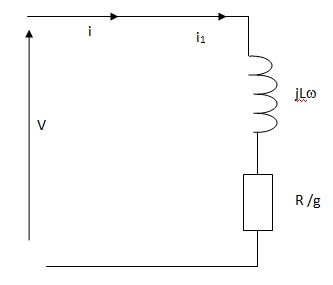

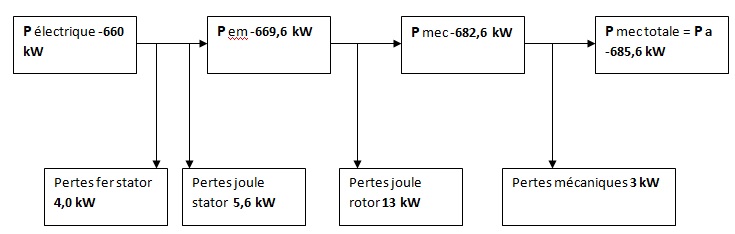

Génératrice asynchrone d'éolienne. En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts. .. .. . . .. .. ...... ... La machine sera en convention récepteur : ainsi quand elle fournit de l'énergie, sa puissance prend une valeur négative. Calculer : 1. Le glissement g. Vitesse nominale 1530 tr / min = 1530 / 60 =25,5 tr / s. Fréquence de la tension : 50 Hz ; machine tétrapolaire ; vitesse : 50 / 2=25 tr /s. Glissement g = 25,5 -25 = 0,5 / 25 =0,02 (2 %). 2. La valeur effecace du courant nominal In ( P = 3½U In cos f). P = 660 kW : U = 690 V ; déphasage 38°. In = 6,60 105 /(3½ x690 x cos 28) =625,4 5 ~625 A. 3. Les pertes par effet Joule Pjs au stator. Résistance entre deux phases du stator : RA = 9,6 mW. Pjs = 1,5 RAI2 =1,5 x9,6 10-3 x 6252=5,6 103 W = 5,6 kW. 4. La puissance électromagnétique Pem. Pem = -Pa-(Pjs+Pf) =-660-(5,6+4,0) = -669,6 kW. 5. Les pertes par effet joule au rotor Pjr = g Ptr. 650,4 x0,02 ~13 kW. 6. La puissance mécanique Pmec effectivement transformée. Pmec = Pem-Pjr = -669,6-13 =- 682,6 kW. 7. La puissance mécanique totale Pa apportée par l'hélice. Pmec - pertes mécaniques=  -682,6 -3 = -685,6 kW. 8. Le rendement. 660 / 685,6=0,96. ... .... Modélisation de la machine. Les pertes statoriques et mécaniques sont négligées. Deux essais ont été effectués pour déterminer les élléments du montage : Essai à vide ( g =0) la machine alimentée sous la tension U = 690 V tourne pratiquement à la vitesse du synchronisme. Elle absorbe un courant de 215 A. Dessiner le schéma équivalent de la génératrice à essai à vide et calculer la valeur de la réactance magnétisante Xm. I = I0 ; Xm = U / I = 690 / 215 =3,2 ohms. Essai rotor bloqué :(g = 1) la machine alimentée sous la tension Ucc = 103 V et absorbe un courant de 590 A et consomme une puissance de 13,2 kW Dessiner le schéma équivalent de la génératrice à essai à rotor bloqué et calculer les valeurs de R et X. On pourra négliger la réactance magnétisante Xm. i0 << i1 et i ~i1. Z = [R2 +X2]½ = U / I = 103 / 590 =0,17457 ~0,175 ohm. P = 3½U I cos j ; cos j = 13,2 103 /(3½x103 x590) =0,1254 ; j =82,8 °. R = Z cos j =0,175 cos 82,8 =0,0219 ~0,022 ohm. X = Z sin j =0,175 sin 82,8 =0,174 ohm.
