Mécanique.

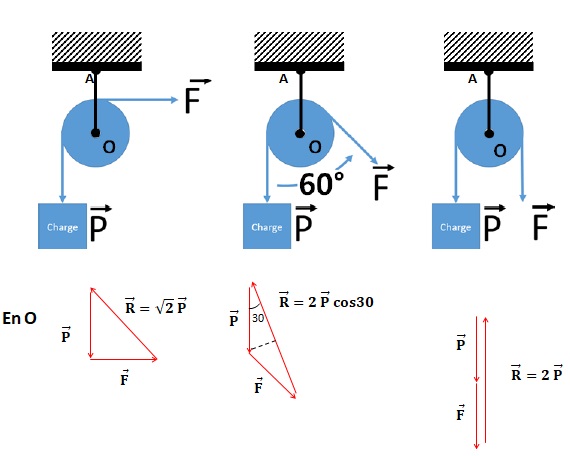

La poulie simple fixe.
La charge est soulevée avec une force F. Dans les trois cas, cette
force F à exercer pour soulever la charge est égale à la charge
P. Cependant la résultatnte R au centre O de la poulie est différente.
1. Donner la norme
de la force résultante R au point d'ancrage A ainsi que son
orientation angulaire.
En O la somme vectorielle des forces est nulle.
En A, la force est opposée à la force résultante exercée en O.
![](image/asi200.jpg)

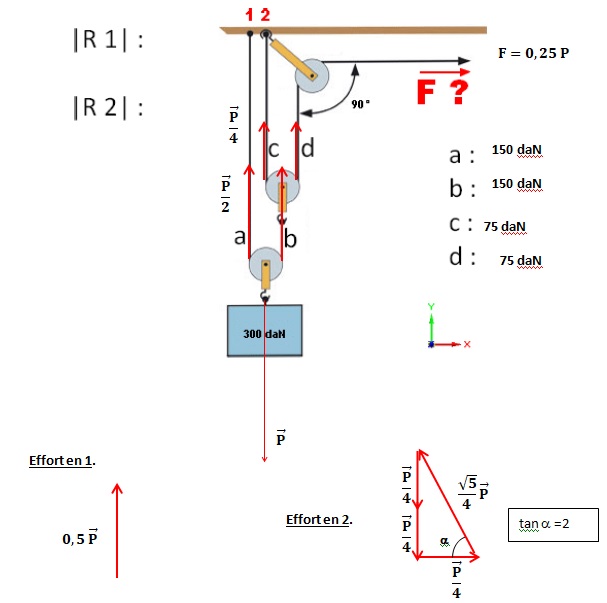

Le mouflage.
Le
mouflage est un système de traction entre deux points, ou de levage
d'une charge, faosant appel à un câble immobilisé à une extrémité,
s'enroulant sur au moins deux poulies opposées, dont une fixe, et
tracté à l'autre extrémité. Ce système permet de démultiplier les
efforts de traction.
On néglige les frottements ainsi que le poids des poulies.
![](image/asi201.jpg)

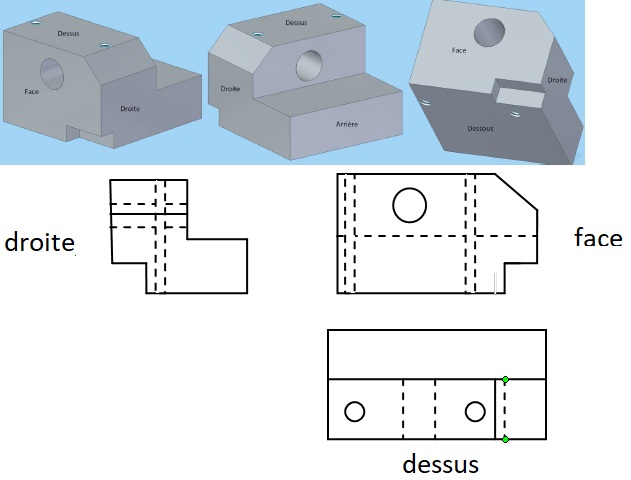

Dessin
technique. Représenter
les vues de face, de droite et de dessus de la pièce.![](image/asi202.jpg)

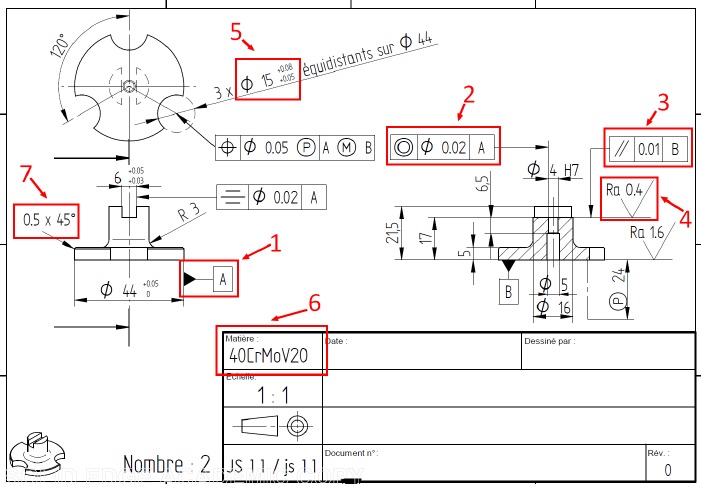

Cotation.
![](image/asi203.jpg)
Commenter les encadrés 1,
2, 4 et 5.
Encadré 1 : référence spécifiée.
Encadré 2 :
tolérance sur le diamètre.
Encadré 3 : tolérance de parallèlisme.
Encadré 4 : tolérance sur l'état de surface.
Encadré 5 : diamètre et tolérances maxi et mini.
Citer trois logiciels de
CAO.
AutoCad ; Inventor ; Fusion 360 ; Catia.
Citer deux formats
d'échanges entre logiciels.
Format DWG ; format DXF.
Mesure.

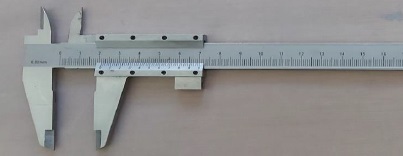

A quoi sert l'instrument de mesure suivant ? Quel est son nom ?
![](image/asi204.jpg)
Le pied à coulisse sert à mesurer le diamètre d'un alésage, les cotes
extérieures d'une pièce, la profondeur d'un trou..

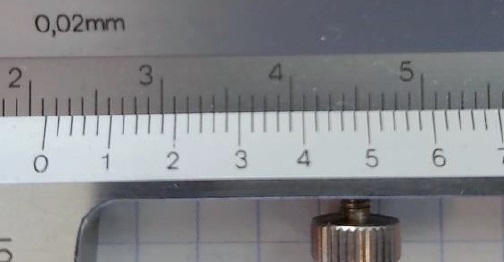

Quelle est la valeur lue
sur le vernier ?
![](image/asi205.jpg)
Il suffit de regardre quelle graduation du vernier se trouve en face
d'une graduation de la règle. Ici c'est la graduation 3.
2,13 mm.
|
|
....
|
Techniques du vide.
1. Quelle est l'unité de pression du système SI ?
le pascal.
2. Citer l'unité de pression la plus couramment utilisée dans la discipline de la technique du vide. hectopascal ( hPa) ou millibar.
3. Exprimer 7,5 10-2 N / mm2 en bar.
7,5 10-2 / 10-6 N / m2 =7,5 104 bar.
4.5 Ecrire la loi de Boyle Mariotte.
Pour une masse de gaz constante, prise à température constante, le produit du volume par la pression est constant.
PV = Constante.. 6. Citer trois différents types de vide.
Vide primaire : 100 à 0,1 Pa.
Vide secondaire : 0,1 à 10-6 Pa.
Ultravide : 10-6 à 10-9 Pa.
7. Citer deux fluides cryogéniques couramment utilisés et leur point d'ébullition. Azote : 77 K ; hélium 4 : 4,2 K. 8. Quelle technique permet un dégazage plus rapide des matériaux destinés à être utilisé dans une enceinte à vide ?
Désorption par bombardement électronique, photonique et ionique.
10. Montage d'un hublot sur une chambre à vide.
Pour joindre de manière imperméable un hublot en verre sur une chambre
à vide, il faut une bride et un joint d'étanchéité ( montage 1).
11. Indiquer à chaque étage de pompage, la pompe la plus adaptée dans un microscope électronique.
On utilise une cascade de trois pompes.
Au niveau du canon à électrons : pompe ionique ( 10-7 Pa).
Partie intermédiaire : pompe secondaire turbomoléculaire (10-4 Pa )
Au niveau de la chambre objet : pompe volumétrique ( 10 Pa).
|
|
