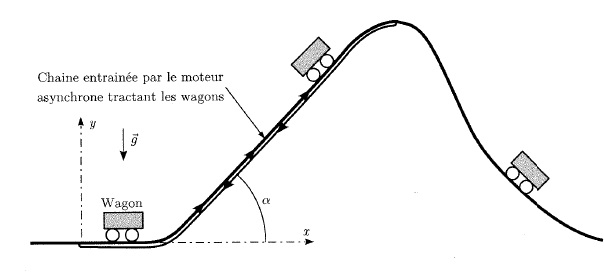

Remontée des wagons.

a = 45° ; hauteur maximale H ; m : masse d'un wagon.
1.a. Moteur asynchrone.
Le stator ( non étudié ici ) permet de générer le champ magnétique supposé uniforme B0 et tournant à la vitesse angulaire w.
Le rotor est modélisé par une bobine plate constituée de N spires traversées par un courant électrique induit d'intensité i(t).

Les spires sont supposées confondues, circulaires, de section S. La vitesse de rotation du rotor W est supposée constante.
La résistance électrique du rotor est R et son inductance L.
Le rotor subit l'action motrice des forces de Laplace dont le moment en O est  ainsi que l'action résistive permettant d''entrainer la chaîne et les wagons dont le moment en O est .
1. Déterminer le flux du champ magnétique F engendré par le stator à travers le rotor en fonction de B0, S, N, W, w et t.

2. En Déduire l'expression de la force électromotrice  e induite dans le rotor en fonction de B0, S, N, W, w et t.
e = -dF /dt = N B0 S
(w-W) sin((w-W)t).
3. Proposer un schéma électrique équivalent du rotor et en déduire que le courant électrique i(t) vérifie l'équation différentielle suivante : Ldi/dt +Ri = F0 wg sin(
wgt) où wg = w-W, vitesse angulaire de glissement et F0 = NSB0.

4. On cherche la solution de cette équation différentielle en notation complexe sous la forme i = I exp(j(wgt+f). Déterminer les expressions de I et f en fonction de R, L,wg et F0.
di/dt = j I
wg exp(j(wgt+f).
L'équation différentielle s'écrit : j L
I wg exp(j(wgt+f)+ R  I  exp(j(wgt+f) = F0 wg exp(jwgt).
j L I wg exp(jf)+ R  I  exp(jf) = F0 wg .
(j Lwg +R) I exp(jf) = F0 wg .
Egaler les modules : (R2 +(L
wg)2)½  I= F0 wg . I = F0 wg  / (R2 +(Lwg)2)½.
Egaler les arguments :
f =- tan-1(Lwg /R).
5. Quel est le moment magnétique associé au rotor ?
i(t) =
F0 wg  / |Z| sin (wgt+f).
Moment magnétique d'une spire orienté suivant l'axe perpendiculaire à la spire :
;  M = i(t) S =
F0 wg  S / |Z| sin (wgt+f).
6. En déduire l'expression du moment en O des forces de Laplace exercé sur le rotor. Montrer que sa valeur moyenne est :
 < GL> =
F20 wg  R / (2((R2 +(Lwg)2)).
Ce moment magnétique est soumis à un couple mécanique dont le moment par rapport à l'axe vaut :
GL =
F20 wg  / |Z|sin (wgt+f). sin (wgt).
avec sin (wgt+f). sin (wgt) = ½ [cos (f)- cos(2wgt+f)]
GL = F20 wg  / (2|Z|)[cos (f)- cos(2wgt+f)].
La valeur moyenne de
cos(2wgt+f) est nulle et cos (f) = R /|Z|.
< GL> = F20 wg  R / (2((R2 +(Lwg)2)).

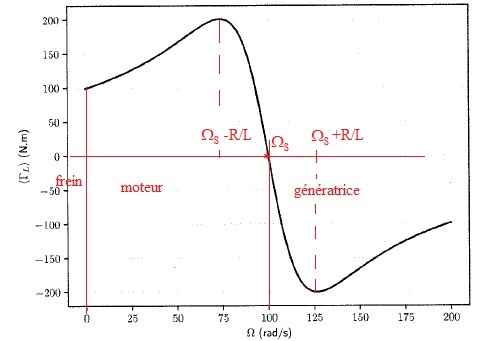

La figure suivante donne la représentation graphique de
< GL> en fonction de la vitesse de rotation du rotor W dans le cas ou w = 100 rad /s.

7. Quel domaine de vitesse de rotation du rotor W correspond à un fonctionnement moteur de cette machile asynchrone ? Estimer le couple moteur Gmax.
< GL> doit être positif pour un fonctionnement moteur : W inférieur à 100 rad /s. Gmax =200 N m.
8. Pour un couple résistant Gf appartenant à [G0, Gmax[ constant, justifier que le rotor peut tourner à vitesse constante pour deux valeurs W1 et W2 > W1. Que représente G0 ? Déterminer sa valeur. Comment obtenir graphiquement
W1 et W2.
Couple de démarrage G0 ~100 N m.
Pour R petit, la zone WS-R/L < W <
WS+R/L peut être modélisée par une droite ; cela permet d'avoir une vitesse de rotation constante ( stabilité ) quelques soient les variations du couple de charge.
9. Etudier dans le domaine Gf appartenant à [G0, Gmax[ la stabilité des rotations W1 et W2. On pourra raisonner sur l'évolution de G au voisinage de W1 et W2.
10. Que se passe t-il si Gf > Gmax ? Arrêt du moteur.
11.
Que se passe t-il si Gf appartient à [0 ;  G0] ?
12. A quelle condition sur Gf le moteur peut-il démarrer ? Le couple de démarrage
G0 n'est pas nul, une machine asynchrone est capable de démarer seule.

Vitesse d'ascension du wagon.
La chaîne tractant les wagons est entrainée par le moteur précédent. On admet que la relation entre la vitesse de montée du wagon v et la vitesse de rotation du moteur : v = k W où k = m /30. On néglige toute perte d'énergie par frottements.
13. Déterminer l'expression de la force qu'exerce la chaine sur le wagon de vitesse v constante en fonction de m, g  et a.
Le wagon est soumis à son poids, verticale vers le bas, valeur mg, à l'action du plan perpendiculaire au plan et à l'action de la chaine, parallèle au plan, vers le haut du plan. La vitesse étant constante, la somme vectorielle des forces est nulle.

Projection de la somme vectorielle des forces sur un axe parallèle au plan : mg sin a = F.
14. Exprimer la puissance reçue par le wagon de la part de l'ensemble  {chaine + moteur} en fonction de m, g, a, k et W. En déduire une expression du couple résistif Gf.

Puissance reçue= force fois vitesse = mg kW sin a .
A vitesse constante la puiisance reçue est égal à la puissance du couple résistif.
Couple résistif= puissance / vitesse de rotation =
mg k sin a .
15. Déterminer la masse maximale du wagon pouvant être tracté sur une pente d'angle  a = 45°. Quelle est alors sa vitesse ?
Couple résistif=
m g m / 30 sin 45 = m2 x9,8 *sin(45) / 30 ~0,231 m2.
Couple moteur maxi =200 Nm ;
0,231 m2 =200 ; m = 29,4 kg.
W =75 rad / s ; v = k W = m / 30
W =29,4 / 30 x75 =73,5 m /s.
16. Quelle vitesse maximale ne peut dépasser un wagon plus léger ?
Wmax = 100 rad /s ; v max =k
Wmax=  m / 30 Wmax =10 m /3.

...


....

Looping.

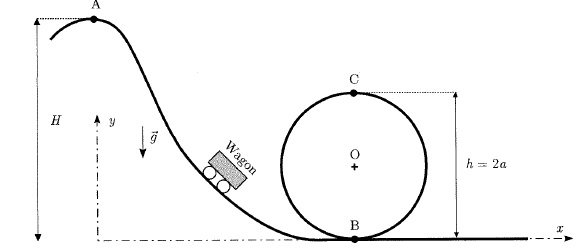

On s'interesse à la descente et à la possibilité de faire un looping. On cherche la hauteur H minimale permettant la russite d'un looping circulaire de centre O, de rayon a et de hauteur h = 2a.

On modélise le wagon par un point matériel P glissant sans frottement sur les rails. Initialement le wagon part du point A, d'altitude H à vitesse négligeable.
17. Déterminer la vitesse vB au point B en fonction de g et H.
Conservation de l'énergie mécanique.
En A, EM = mg H ;  en B, origine des altitudes, EM = ½mv2B.
½mv2B = mgH ; vB = (2gH)½.
18. En supposant que le wagon ne peut rompre le contact avec les rails, déterminer la vitesse vC au point C et trouver une condition reliant h et H nécessaire pour que le wagon puisse atteindre C. Cette condition sera valide par la suite.
Energie mécanique en C : 2 mg a+½mv2C ;
Conservation de l'énergie mécanique entre A et C : 2mga+½mv2C  =mgH ;
v2C  =2g(H-2a) ; vC =(2g(H-2a))½.
On peut atteindre C avec une vitesse vC =0 ; soit H = 2a= h.
Dans certains manège, le wagon n'est pas attaché au rails mais juste posé dessus. Il faut éviter que le wagon ne rompe le contact avec les rails.

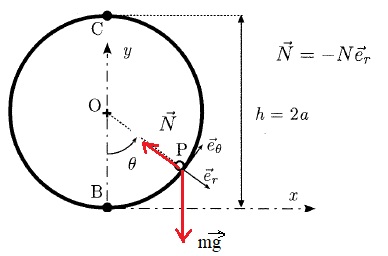

19. Déterminer l'expression de la vitesse v(q) de P en fonction de g, H, a et q.
Conservation de l'énergie mécanique entre A et P :
mgH =½mv2P +mga(1-cos(q)).
v2P =2gH -2ga(1-cos(q)).
20. Démontrer l'expression ci-dessous.
N = mg(2H/a +3 cos q-2).
Relation fondamental de la dynamique en projection sur l'axe OP :
-N +mgcos(q) = -mv2P / a ;  N =mgcos(q) +mv2P / a ;
N =mgcos(q)+2mgH /a -2mg(1-cos(q)).
N = mg[2H /a +3cos(q)-2].
21. En déduire la condition limite de décollage.
Lorsque N s'annule, le wagon décolle : 2H /a +3cos(q)-2 =0.
22. On souhaite éviter qu'un tel décollage intervienne lors du looping. En déduire la hauteur minimale Hmini que doit dépasser H afin de réussir le looping.
2Hmini /a =2-3cos(q) avec q = p.
2Hmini /a =5 ; Hmini =2,5 a.


.
