Observation
de la division de Cassini, lunette afocale, bac Asie Pacifique 2022.
En
poursuivant votre navigation sur ce site, vous acceptez l’utilisation
de Cookies vous proposant des publicités adaptées à vos centres
d’intérêts.
|
.
.
|
..
..
......
...
|
La division de Casini est une ligne sombre qui sépare deux anneaux concentriques de Saturne.
Grossissement nécessaire.
1. Expliquer pourquoi cette division ne peut pas être observée à l'oeil nu.
Pouvoir de résolution de l'oeil ; 3,0 10-4 rad.
Diamètre apparent de la division de Cassini : 3,39 10-6 rad, valeur inférieure au pouvoir séparateur de l'oeil.
2.
JMontrer que le grossissement minimal nécessaire pour observer cette division est environ 89.
3,0 10-4 / (3,39 10-6) ~ 89.
Modélisation de la lunette.
On modélise la lunette par deux lentilles convergentes L1 et L2 de distance focale respective f '1 et f '2. Le foyer image F'1 coïncide avec le foyer objet F2.
3. Identifier l'objectif et l'oculaire.

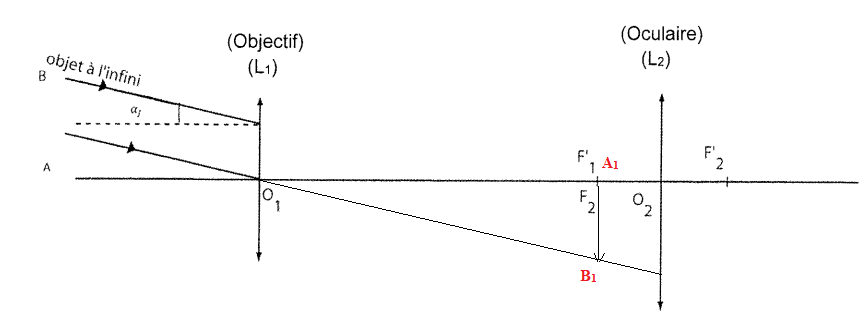

4. Construire l'image intermédiaire A1B1.

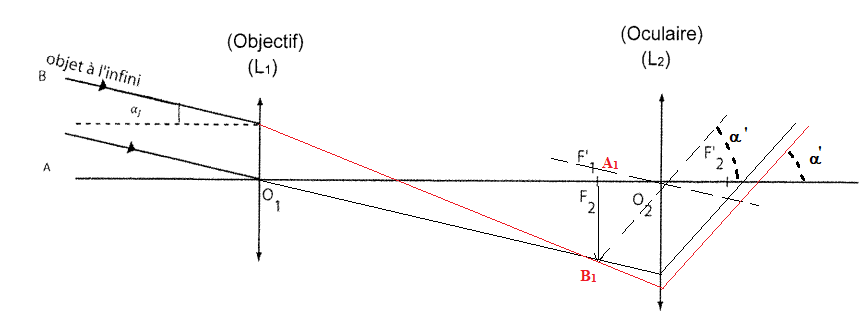

5. Représenter le faisceau émergent délimité par les rayons issus de B et traversant la lunette.
6. Indiquer la position de l'image définitive et justifier que cette lunette est afocale.
L'image définitive se trouve rejetée à l'infini.
La lunette est afocale car elle donne d'un objet située à l'infini, une image située à l'infini.
7. Indiquer sur le schéma le diamètre apprent a' de l'image à travers la lunette.
8. Etablir la relation liant le grossisement G, f '1 et f '2.
Triangle O1A1B1 : tan a ~ a =A1B1
/ f '1.
Triangle O2A1B1
: tan a' ~ a' =A1B1
/ f '2
Par suite G = a'
/ a.=
f '1 / f '2.
9. Déterminer l'oculaire à choisir parmi les oculaires de distance focale 6 mm, 12,5 mm et 20 mm.
On donne f '1 = 650 mm.
Grossissement minimal G = 89.
f '1 / f '2 > 89.
f '2 mini < f '1 / G =650 / 89 = 7,3 mm.
On peut choisir l'oculaire de distance focale 6 mm.
|
|
