Intervalle entre les buses d'une tête d'impression, bac Métropole 2022.

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.

.
.

.
..

. . .
.. ..
......


...
Première mesure : à l’aide d’une loupe binoculaire.
 La loupe binoculaire permet d’observer des objets très petits en les agrandissant ; un étalon-objet ou micromètre est placé à côté de l’objet pour disposer d’une échelle de mesure. La photo de l’observation de la plaque à buses d’une imprimante jet d’encre est reproduite ci-dessous.
Q1. Évaluer le plus précisément possible à partir de l’observation à la loupe binoculaire la distance a1 séparant les centres de deux buses consécutives sur une rangée. On explicitera la méthode utilisée.

a1 = 0,94 / 11 =8,5 10-2 mm.
Seconde mesure : mesure interférentielle.
 On envoie la lumière d’un laser de longueur d’onde λ = 532 ± 3 nm à travers les buses d’une plaque à buses. Les figures suivantes sont obtenues sur l’écran situé à la distance D = 1,900 ± 0,001 m des buses :
La figure 2a est constituée de raies verticales.

Q2. Nommer le phénomène physique qui rend compte de l’existence de raies verticales.
Interférences.

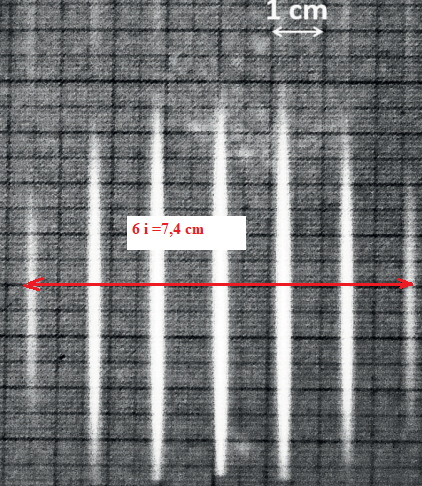

 Q3. Évaluer le plus précisément possible, à partir de figure 2a, l’interfrange ia.
6 ia = 7,4 cm ; ia =1,2 cm.
Q4. Déterminer la valeur de la distance a2 séparant les centres de deux buses consécutives sur une rangée.
ia = l D / a2.
a2= l D / ia= 532 10-9 x1,900 / (1,2 10-2)=8,4 10-5 m=8,4 10-2 mm. ( en accord avec la valeur précédente)
Vérifier que l’on peut estimer que l’incertitude type u(ia) sur la mesure de l’interfrange ia est de 0,2 mm. Calculer l’incertitude-type sur a2, notée u(a2), à l’aide de l’expression :
On fait une erreur d'environ 2 mm sur 6 interfranges: 2 / 6 ~0,3 mm.
u(a2) = a2 [(u(l) / l)2+(u(D) / D)2 +(u(ia) / ia)2]½.
u(a2) =8,4 10-2 [(3 / 532)2 +(0,001 / 1,9)2 +(0,2 / 12)2]½~1,4 10-3 mm ( 2 10-3 mm ou 2 µm).
Q5. Analyser la cohérence de la méthode de mesure interférentielle de la distance entre deux buses.
|a2-a1| / u(a2) =(85-84) / 2 = 0,5 < 2.  Les deux résultats sont compatibles.
 Q6. Interpréter qualitativement la figure 2b.

Les lignes verticales montrent de plus des franges sombres horizontales.
Les interférences se produisent entre les buses d'une même rangée et également entre les rangées de buses.
L'interfrange verticale est plus petit que l'interfrange horizontal :  Les buse sont plus éloignées sur la verticale que sur l'horizontale.
