connaissances élémentaires en travaux pratiques

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.



. .
.
.

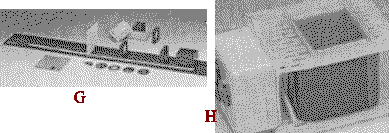

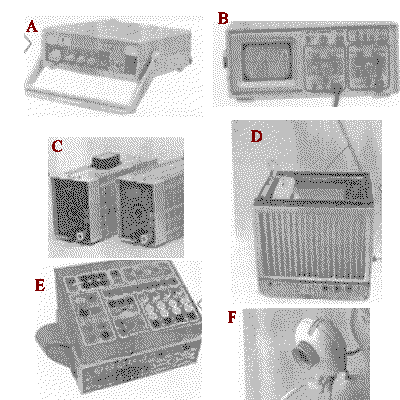

Identifier des appareils

Pour chaque appareils proposé, indiquer un numéro choisi dans la liste suivante : 1- banc d'optique ; 2- oscilloscope ; 3- cuve à ondes ; 4- générateur basse fréquence (GBF) ; 5- interface ; 6- rhéostat ; 7- bobine d'induction ; 8-webcam.

corrigé

A : générateur basse fréquence ; B : oscilloscope ; C: théostat ; D : cuve à onde ; E : interface ; F : webcam ; G : ban d'optique H : bobine inductive


Réaliser un montage d'optique :

Choisir cinq éléments dans la liste suivante pour réaliser le spectre de la lumière blanche :

1 - laser ; 2- filtre rouge ; 3- une lentille convergente ; 4- une source de lumière blanche ; 5- une lentille divergente ; 6- un miroir ; 7- un filtre vert ; 8- une fente ; 9- un prisme; 10- un écran.

corrigé

une source de lumière blanche ; une fente ; une lentille convergente ; un prisme ; un écran.


Faire des mesures

Choisir le bon montage pour mesurer l'intensité du courant dans le résistor de 200 W..

Ajouter au montage C l'appareil de mesure permettant de mesurer la tension aux bornes du générateur.

corrigé

l'ampermètre est monté en série ( montage A)

Branché un voltmètre en dérivation aux bornes du générateur.




Classer du matériel :

Classer les résistances suivantes de la plus petite à la plus grande : ?

100 W ; 1,3 MW ; 10 W ; 1200 W ; 1,5 kW ; 800 W

Classer les condensateurs suivants de la capacité la plus grande à la capacité la plus petite :

1 m F ; 1 mF ; 10 nF ; 1 pF ; 1 nF.

corrigé

10 W ; 100 W ; 800 W ; 1200 W ; 1,5 kW = 1500 W ; 1,3 MW = 1,3 106 W .

1 mF = 10-3 F ; 1 m F = 10-6 F ; 10 nF = 10 10-9 F ; 1 nF = 10-9 F ; 1 pF = 10-12 F.


Reconnaître des lentilles:

Quelles indications concernent une lentille convergente ?

corrigé

Une lentille convergente est symbolisée par le shéma 3 ; sa vergence est positive ( 2).

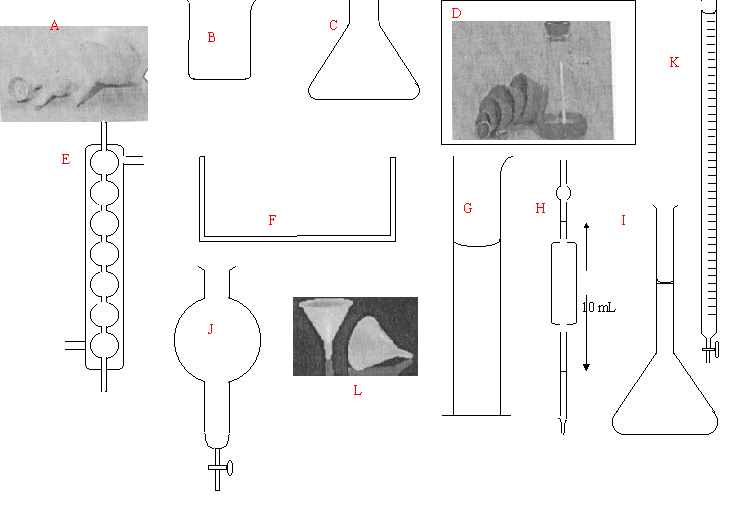

Identifier la verrerie du laboratoire :

Pour chaque verrerie proposée indiquer un numéro choisi dans la liste suivante :

1- bécher ; 2- pipette jaugée ; 3- fiole jaugée ; 4- ampoule à décanter ; 5- erlenmeyer ; 6- fiole à vide ; 7- éprouvette graduée ; 8- entonnoir ; 9- entonnoir de bûchner ; 10- cristallisoir ; 11- réfrigérant ; 12- burette.

corrigé

A : entonnoir de bûchner ; B : bécher ; C :erlenmeyer ; D : fiole à vide ; E : réfrigérant ; F : cristallisoir ; G : éprouvette graduée ; H :pipette jaugée ; I : fiole jaugée ; J : ampoule à décanter ; K : burette. L : entonnoir.

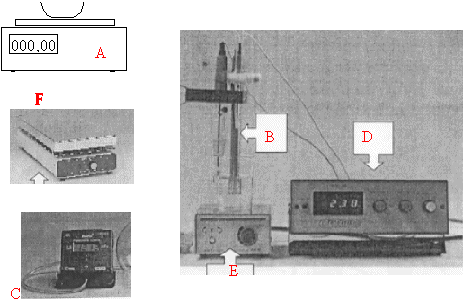

Identifier des appareils de chimie :

Indiquer le nom de l'appareil en choisissant dans la liste suivante :

1- agitateur magnétique ; 2- plaque chauffante ; 3 - pHmètre ; 4- balance ; 5- capteur de pression ; 6- électrode du pHmètre .

corrigé

A : balance ; B ; sonde du pHmètre ; C : capteur de pression ; D : pHmètre ; E : agitateur magnétique ; F : plaque chauffante ;.


Comprendre un montage de chimie organique :

Légender le schéma suivant en choisissant dans la liste suivante :

1 : ballon ; 2- chauffe ballon ; 3- support élévateur ; 4- pierre ponce ; 5- réfrigérant.

Indiquer par une flèche l'arrivée d'eau, par une autre flèche la sortie de l'eau.

Pourquoi le support élévateur est-il indispensable ? Choisir parmi les propositions suivantes :
1- Pour ne pas mettre directement le chauffe ballon avec la paillasse.

2-Pour pouvoir retirer le chauffe ballon dès que nécessaire.

3- Pour avoir le mélange réactionnel au niveau des yeux.

corrigé

A : réfrigérant à boulles ; B : ballon ; C : pierre ponce ; D : chauffe ballon ; E : support élévateur .

l'arrivée d'eau : en bas du réfrigérant ; la sortie de l'eau : en haut du réfrigérant

le support élévateur est indispensable pour pouvoir retirer le chauffe ballon dès que nécessaire.


Travailler en sécurité :

Donner la signification des pictogrammes suivants :

Quel est celui qui nécessite de travailler sous hotte ?

Pour diluer une solution d'acide sulfurique concentré on doit : ajouter l'acide dans l'eau ou bien ajouter l'eau dans l'acide.

corrigé

A : corrosif, provoque des brûlures donc travail avec gant et lunette

B : substance nocive, irritante donc travail sous hotte. ; C : substance inflammable.

Pour diluer une solution d'acide sulfurique concentré on doit ajouter l'acide dans l'eau pour éviter les projections d'acide.


Préparer une solution :

Compléter le texte suivant en choisissant dans la liste : une pipette jaugée ; un bécher gradué ; une fiole jaugée ; une pipette graduée ; une burette graduée ; 10 mL 20 mL ; 50 mL ; 100 mL ; 500 mL ; agiter ; observer ; trait de jauge ; en haut ; vider.

Pour préparer 500,0 mL d'une solution B de sulfate de cuivre à 0,10 mol/L à partir d'une solution A de sulfate de cuivre à 1,0 mol/L, on doit prélever ...................... de la solution A à l'aide d'.............., puis verser dans ............ de ........... , compléter avec de l'eau distillée jusqu'............ puis ........... pour homogénéiser.

corrigé

Pour préparer 500,0 mL d'une solution B de sulfate de cuivre à 0,10 mol/L à partir d'une solution A de sulfate de cuivre à 1,0 mol/L, on doit prélever 50 mL de la solution A à l'aide d'une pipette jaugée, puis verser dans une fiole jaugée de500 mL , compléter avec de l'eau distillée jusqu'au trait de jauge puis agiter pour homogénéiser.
