Produire des sons, écouter

d'après bac Antilles 09/ 04.

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.



. .
.
.


Expressions théoriques

  1. On suppose qu'une onde progressive se déplace sans atténuation, le long d'une corde tendue entre deux points fixes distants de L. L'onde subit une réflexion sur chaque extrémité. Cette onde s'est propagée, après un aller-retour elle réapparaît identique à elle-même ; le phénomène est donc périodique de période T0.
    - Exprimer T0 en fonction de la longueur L de la corde tendue, de la vitesse v de propagation du signal le long de cette corde.
    - Si l'onde progressive est sinusoïdale, elle se reproduit identique à elle-même avec une période T ; pendant cette période, elle s'est propagée d'une distance égale à une longueur d'onde l. Exprimer alors la relation entre T (période de l'onde sinusoïdale), l (longueur d'onde de l'onde sinusoïdale) et v (vitesse de propagation du signal le long de la corde). - On donne la relation liant T0 et T, lorsque l'onde progressive se propageant et se réfléchissant le long d'une corde tendue est sinusoïdale : T0 = n × T. Comment nomme t-on une telle onde ?
    -Déduire l'expression de la longueur d'onde l de l'onde sinusoïdale en fonction de la longueur L de la corde tendue.
    - On suppose que la corde tendue émet un son de fréquence f0. On donne la relation liant la longueur d'onde l de l'onde sinusoïdale, la fréquence fn du son émis par la corde tendue et la vitesse v de propagation du signal le long de la corde : l = v/ fn. Déduire de cette relation et du résultat précédent une relation entre la fréquence fn du son émis par la corde tendue, la vitesse v de propagation du signal le long de la corde et la longueur L de la corde tendue.
  2. Détermination de la vitesse de propagation d'une onde sonore le long d'une corde tendue
    Une corde de guitare tendue de longueur à vide L1 = 68 cm est accordée sur une note. On pince la corde et on mesure la fréquence du son émis grâce à un microphone couplé à la carte son d'un ordinateur, muni d'un logiciel de traitement du son. Le logiciel d'acquisition est muni d'un filtre électronique lui permettant d'isoler la fréquence de réponse spectrale de plus grande amplitude : la fréquence fondamentale. Quelle(s) condition(s) doit remplir un instrument de musique pour produire un son ?

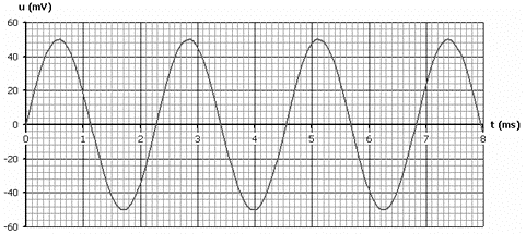

    - À partir de l'oscillogramme ci-après, déterminer la valeur de la période T1 ainsi que la fréquence f1 du son émis par la corde tendue.

    - Déterminer la valeur de la vitesse de propagation de l'onde sonore le long de la corde.

  3. Détermination de la longueur d'une corde

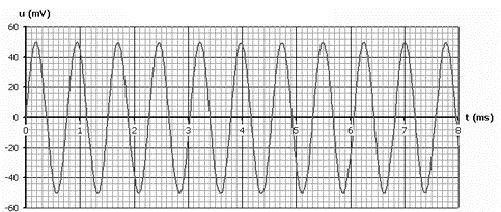

    On diminue la longueur L libre de la corde de guitare. On pince la corde et on mesure à nouveau la fréquence fondamentale du son émis. Déterminer, à partir de l'oscillogramme ci-dessous, la valeur de la période T2 et celle de la fréquence f2 du son émis.

    - On suppose que la vitesse v de propagation de l'onde sonore est toujours la même; déduire la longueur libre L2 de la corde.

  4. Modes de vibration d'une corde tendue entre deux points fixes
    - On donne l'allure d'une corde, lors d'une mesure de fréquence correspondant à un mode harmonique : légender le schéma
    .

    - Donner sur un schéma, l'allure de la corde, lors de la mesure de la fréquence correspondant au mode harmonique 3.

  5. Acoustique musicale et physique des sons
    - Hauteur d'un son : on joue une note de fréquence f '1 avec un autre instrument de musique : on obtient la réponse en fréquence suivante :

    Définir la hauteur d'un son.
    Préciser la hauteur du son correspondant à la note de fréquence f '1.
    - Préciser de quoi dépend le timbre d'un son.
    Comparer les hauteurs et les timbres des sons correspondant aux fréquences f1 et f '1.






corrigé
L'onde parcourt la distance 2L à la célérité v pendant une durée T0 : T0 = 2L/ v

distance en mètre, célérité (m/s ) et T0 (s)

l= v T

si T0= nT alors il s'agit d'une onde stationnaire.

l= v T et T= T0/ n : l= vT0/ n

or T0 = 2L/ v d'où l=2L/n.

l = v/ fn= 2L/n soit fn=v n/(2L).


Un instrument de musique produit un son :

d'une part en vibrant, dans ce cas une corde vibre.

d'autre part en émettant un son ( la table d'harmonie joue le rôle de caisse de résonance)

3 périodes correspondent à 6,8 ms = 6,8 10-3 s soit T1 = 6,8 10-3/3 = 2,27 10-3 s.

f1 = 1/T1 = 1000 / 2,27 = 441 Hz.

vitesse de propagation de l'onde fn=v n/(2L) donne avec n=1 : v= 2Lf1

v= 2*0,68*441= 600 m/s.


10 périodes correspondent à 7,7 ms = 7,7 10-3 s soit T2= 7,7 10-3/10 = 7,7 10-4 s.

f2 = 1/T2 = 10000 / 7,7 = 1299 Hz.

fréquence fondamentale de la corde raccourcie f2 ; longueur L2 ; n = 1 ; v= 600 m/s

fn=v n/(2L) donne L= ½ v / f2 = 300/1299 = 0,23 m.


pour le mode de vibration correspondant à l'harmonique de rang 2, l'allure de la corde est :

pour le mode de vibration correspondant à l'harmonique de rang 3, la corde présente 3 ventres de vibration

La hauteur d'un son est caractérisée par la fréquence du fondamental.

3 périodes correspondent à 6,8 ms = 6,8 10-3 s soit T'1 = 6,8 10-3/3 = 2,27 10-3 s.

f'1 = 1/T'1 = 1000 / 2,27 = 441 Hz.

Le timbre d'un son dépend de l'existence des harmoniques.

Les deux sons ont même hauteur, les deux instruments jouent la même note.

Par contre, ils n'ont pas le même timbre :

Le son de fréquence f1 est un pur, sans harmonique.

Le son de fréquence f '1 contient des harmoniques (la tension n'est pas un signal sinusoïdal).
