À propos de l'iode

d'après concours ingénieur ministère économie spécialité chimie analytique 2002.

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.



. .

.
.




L'iode a été découvert en 1811 par le chimiste français Bernard Courtois. Sa couleur violette lui a donné son nom (en grec : iodes = violet).

A. Structure de la matière :

  1. L'élément iode
    - L'iode a pour numéro atomique Z = 53. Ecrire sa structure électronique.
    - A quelle famille appartient cet élément ?
    - Calculer la charge nucléaire effective Z* pour un électron de la couche de valence selon les règles de Slater.

    Règles de Slater : Ei = - 13,6 (Zi*/ni*)2 [eV] ; Zi* : numéro atomique effectif ; ni* : nombre quantique principal effectif.
    L'écran exercé sur un électron de type (ns)-(np)
    - par un autre électron (ns)-(np) est de 0,35
    - par un électron de la couche (n - 1) est de 0,85
    - par un électron des couches = (n - 2) est de 1

    - Calculer l'énergie d’attachement électronique (affinité électronique) de l'iode selon Slater. Comparer à la valeur expérimentale macroscopique : EDE = -259,2 kJ.mol-1.

B. Le diiode :

  1. Donner la structure de Lewis de la molécule de diiode.
    - Le diiode est solide à température ordinaire (cristal de couleur violette). En première approximation, il s'agit d'une maille c.f.c. (cubique faces centrées). En assimilant grossièrement la molécule de diiode à une sphère, représenter la structure cfc. Quel est l'indice de coordination d'une telle structure ?
    - En réalité, la structure c.f.c. est déformée de par la géométrie de I2. Les paramètres de la maille cubique déformée sont : a = 726 pm, b = 479 pm et c = 979 pm. Calculer la masse volumique du cristal de diiode. Masse molaire atomique de l'iode : M = 126,9 g.mol-1
    - Expliquer pourquoi un tel cristal est dit cristal moléculaire de type Van der Waals.
    - Connaissant l'enthalpie de sublimation du diiode (62,4 kJ.mol-1), estimer l'énergie d'une liaison de Van der Waals entre deux molécules de I2.
    - L’équation de London (1937) exprimant l’énergie de dispersion de deux molécules à moments dipolaires induits distants de r s’exprime par :où EI= 9,3 kJ.mol-1 est l’énergie d’ionisation de la molécule. En déduire le volume de polarisabilité
    a de I2.
    - Quel est l’intérêt de connaître la polarisabilité d’un atome ou d’une molécule ?

C. Les ions iodate et triiodure

On peut préparer le diiode à partir des ions iodate. L'ion iodate a pour formule IO3.

  1. Proposer une structure de l’ion iodate selon Lewis et VSEPR.
  2. L'ion iodure I- réagit facilement avec le diiode pour former l'ion triiodure I3-. Proposer une structure de l’ion triiodure selon Lewis et VSEPR.

corrigé partiel
configuration électronique de l'atome d'iode dans son état fondamental :

1s2 2s2 2p6 3s2 3p6 3d10 4s2 4p6 4d10 5s2 5p5.

7 électrons de valence ( 2 électrons 5 s et 5 électrons 5p) : famille des halogènes.

Z*5s,5p = 53-(2*1+8*1+18*1+18*0,85+6*0,35)= 7,6 ; n*=4 ;

énergie d'un électron de la couche de valence : E5s,5p= -13,6[7,6/4]2= -49,1 eV.

configuration électronique de l'ion iodure dans son état fondamental : 1s2 2s2 2p6 3s2 3p6 3d10 4s2 4p6 4d10 5s2 5p6.

Z*5s,5p = 53-(2*1+8*1+18*1+18*0,85+7*0,35)= 7,25 ; n*=4 ;

énergie d'un électron de la couche de valence : E'5s,5p= -13,6[7,25/4]2= -44,7 eV.

L' affinité électronique est l'énergie qui accompagne la capture d'un électron par un élément X pour former l'anion X- :

Eatt = énergie de l'ion I-(gaz) - énergie de l'atome I(gaz)= E(I-gaz) - E(I gaz)

énergie de l'atome I(gaz) = énergie des électrons de coeur + énergie des électrons de valence= E0+ 7*(- 49,1)

énergie de l'ion I-(gaz) = énergie des électrons de coeur + énergie des électrons de valence= E0+ 8*(- 44,7)

Eatt =8*(- 44,7)-7*(- 49,1) = -13,9 eV.

soit -13,9 * 1,6 10-19 * 6,02 1023 = -1339 kJ/mol.

Le modèle de Slater est approximatif ( d'où l'écart de valeur par rapport à la valeur expérimentale )

les électrons ns et np n'ont ni la même constante d'écran, ni la même énergie.


structure de Lewis de la molécule de diiode :

L'indice de coordination ( nombre de plus proches voisins ) d'une telle structure est de 12.

La maille contient 4 molécules de diiode en propre.

(Chaque molécule situé sur un sommet du cube appartient à 8 mailles et compte pour 1 / 8 ; chaque molécule situé au centre d'une face appartient à 2 mailles) et compte pour 1 / 2.

volume du cube déformé : abc = 726*479*979 10-36 =3,4 10-28 m3.

masse de 4 molécules de diiode : 4*126,9 10-3 *2 / 6,02 1023 = 1,68 10-24 kg

masse volumique : rI2 = 1,68 10-24 / 3,4 10-28=4,93 103 kg m-3.

Le cristal est dit cristal moléculaire de type Van der Waals :

La molécule I2 est covalente symétrique globalement neutre. Mais, à un instant donné, le nuage électronique peut se déformer et un "dipôle instantané" apparaît. Chaque extrêmité de la molécule acquiert une charge partielle éphémère : l'une positive, l'autre négative. Les dipôles formés s'attirent : ils établissent des laisons de type de Van der Waals.

Les forces de Van der Waals sont d'autant plus intenses que le nuage électronique de l'atome ou de la molécule est grand.

énergie d'une liaison de Van der Waals :

Dans le cas d'un solide moléculaire, l'enthalpie de sublimation du solide est l'énergie qu'il faut fournir pour vaincre la cohésion. du cristal solide. L'énergie standard de sublimation (Dsub°) est définie comme étant l'énergie nécessaire pour sublimer une mole du constituant.

L'énergie standard de dissociation ou énergie standard de liaison (D°) est définie comme étant l'énergie nécessaire pour casser une liaison de Van der Waals entre deux molécules.

L'indice de coordination ( nombre de plus proches voisins ) d'une telle structure est de 12 ; l'enthalpie de sublimation du diiode est 62,4 kJ.mol-1; l'énergie d'une liaison de Van der Waals entre deux molécules de I2 vaut

EVdW=62,4/12 = 5,2 kJ.mol-1.
polarisabilité a de I2 :avec EI= 9,3 kJ.mol-1.

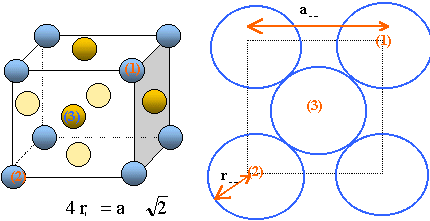

estimation de r : il y a contact suivant la diagonale de la maille de coté a = 726 pm et b = 479 pm ( voir schéma ci-dessus)

d'où 4 r² = a²+b² soit r voisin de 220 pm = 2,2 10-10 m ; distance des centres de deux molécules 4,4 10-10 m

4 p e0 = 111,3.10-12 F m-1

a2 = EVdW *2 ( 4 p e0 )² r6 / ( 3 EI)= 5,2 103*2*(111,3.10-12)2*(4,4 10-10)6/3*9300)= 3.3 10-77 ; a = 5,7 10-39m3.

La polarisabilité d’un atome ou d’une molécule :

La polarisabilité désigne non pas la distribution électronique dans une molécule en absence d'influence externe, mais la facilité avec laquelle son nuage électronique peut être déplacé sous l'effet d'un champ électrique ou d'une autre molécule. En général, la polarisabilité des atomes faiblement chargés et comportant un grand nombre d'électrons est élevée.

L'ion IO3- est du type AX3E et a une structure pyramidale à base triangulaire.


L'ion I3- est du type AX2E3 et a une structure linéaire.





II Réactions en solution aqueuse :

  1. Solubilité du diiode : le diiode solide se dissout dans l'eau selon l'équilibre :I2(s) = I2(aq) ; pKS (298,15 K) = 2,89. Quelle est la solubilité molaire volumique du diiode ?
    - On accroît fortement cette solubilité en dissolvant le diiode dans une solution d'iodure de potassium en excès en raison d'un équilibre de complexation : I2(aq) + I-(aq) = I3-(aq) ; KF. Calculer la constante de formation du complexe connaissant les potentiels standard redox des couples I3- / I- (E03=0,54 V) et I2 / I3- (E02=0,79 V)
    - En déduire la solubilité molaire volumique du diiode dans 1 L d'une solution de KI de concentration C = 0,1 mol.L-1.
    - Comparer au résultat précédent et conclure.
  2. Diagramme E-pH de l'eau d'iode : on trouve dans l'eau d'iode les espèces suivantes: I2(aq) noté I2 , I-, I3-, IO3- et HIO3. On appelle C la concentration totale en élément iodedissous. On prendra C = 100 mmol.L-1.
    pKA (HIO3 / IO3-) = 0,8 ; pKA (HI/I-)= 9,5

    Potentiels standard redox E°(I2/I-) = E°1 = 0,62 V ; E°(HIO3/I2) = E°4 = 1,17 V
    - Exprimer C en fonction de toutes les espèces présentes dans l'eau d'iode.
    - Classer ces diverses espèces selon leur nombre d'oxydation ; on utilisera le nombre d'oxydation moyen fractionnaire pour l’ion triiodure. On considère qu’à la frontière entre deux espèces, ces deux espèces sont majoritaires vis-à-vis des autres.
    - Frontière acido-basique : donner le diagramme de prédominance de HIO3 / IO3-
    - Frontière redox : trouver l'équation de la droite frontière correspondant à l'équirépartition de élément iode entre les deux espèces des couples suivants : I3- / I- ; I2 / I3- ; HIO3 / I2 ; IO3- / I2.
    - Étudier les dismutations éventuelles.
    - Pourquoi la solubilité du diiode augmente-t-elle fortement en milieu basique ? Écrire la réaction bilan traduisant la dissolution de I2(s) à pH = 10.


corrigé
KS=[I2(aq)]= 10-2,89 =
1,29 10-3 mol/L

I2(aq) + I-(aq) = I3-(aq) ; KF = [I3-]/([I-][I2])

3 I2(aq) +2 e- = 2I3-(aq) ; K2 = [I3-]2/[I2]3 avec log K2 = Eo2/0,03 ; K2 = 2,15 1026.

I3-(aq) +2e- = 3 I- ; K3 = [I-]3/[I3-] avec log K3 = Eo3/0,03 ; K3 = 1018.

K2 / K3 =( [I3-] /([I-][I2]))3= KF3 ; KF=(2,15 1026/ 1018 )1/3 = 600.

solubilité molaire volumique du diiode dans 1 L d'une solution de KI :

solubilité s = [I2(aq)] + [I3-] = [I2(aq)] ( 1 + [I3-] /[I2(aq)])

et KF = [I3-]/([I-][I2(aq)]) soit [I3-] /[I2(aq)] = KF [I-]

s = [I2(aq)] ( 1 + KF [I-]) voisin de [I2(aq)] KF [I-] =[I3-]

la solution est électriquement neutre : [I-] +[I3-] = [K+]= 0,1 mol/L

si[I-] négligeable devant [I3-] alors s = [I3-] = [K+]= 0,1 mol/L, valeur 78 fois plus grande que dans l'eau.


C = [I2] + [I-]+ [I3-] + [IO3- ]+[ HIO3]

nombre d'oxydation (n.o) : IO3- et HIO3 : (+V) ; I3- : (-1/3) ; I2 : (0) ; I- : (-I)

HIO3 prédomine à pH < 0,8 et IO3- prédomine à pH > 0,8.

Frontière redox I3- / I- : I3- + 2e- = 3I-.

E3= E°3 + 0,03 log([I3-] / [I-]3)=0,54 + 0,03 log([I3-] / [I-]3)

sur cette frontière [I-]= [I3-] ; or C= [I-]+ [I3-] = 0,1 mol/L doù [I-]= [I3-]=0,05 mol/L

E3=0,54 + 0,03 log(1/0,052)= 0,618 V.

Frontière redox I2 / I3- : 3I2 + 2e- = 2I3-.

E2= E°2 + 0,03 log([I2]3 / [I3-]2)= 0,79 + 0,03 log([I2]3 / [I3-]2)

sur cette frontière [I2]= [I3-] ; or C= [I2]+ [I3-] = 0,1 mol/L doù [I2]= [I3-]=0,05 mol/L

E2=0,79 + 0,03 log(0,05)= 0,75 V.

Frontière redox HIO3 / I2 : HIO3 + 5H+ + 5 e- =½ I2 + 3H2O.

E4= E°4 + 0,012 log([HIO3][H+]5 / [I2]½)= 1,17 + 0,012 log([HIO3][H+]5 / [I2]½)

sur cette frontière [HIO3]= [I2] ; or C= [I2]+ [HIO3] = 0,1 mol/L doù [I2]= [HIO3]=0,05 mol/L

E4=1,17 + 0,012 log(0,05½[H+]5)= 1,162 -0,06pH .

Frontière redox IO3- / I2 : HIO3 = IO3- + H+ ; Ka= [IO3-][H+]/[HIO3]

soit [HIO3] = [IO3-][H+]/Ka= [IO3-][H+] /10-0,8= 6,3[IO3-][H+]
repport dans E5= E°4 + 0,012 log(6,3[IO3-][H+][H+]5 / [I2]½)

E5= E°4 + 0,012 log(6,3[IO3-][H+]6 / [I2]½)= 1,17 +0,012 log(6,3*0,05½)-0,072 pH

E5= 1,172-0,072pH.

en milieu suffisamment basique le diiode se dismute en ion iodure I- et ion iodate IO3-.

3I2 + 6HO- = 5I- +IO3- + 3H2O

en conséquence la solubilité du diiode augmente en milieu basique.



III Thermodynamique et cinétique chimique :

  1. Etude de l'équilibre de synthèse de HI : on se propose d'étudier ici la synthèse de l'iodure d'hydrogène selon l'équilibre en phase gazeuse : H2(g) + I2(g) = 2 HI(g) ; K°.
    Une expérience réalisée à 650 K à partir d'un mélange de dihydrogène et de diiode équimolaire conduit à un taux de conversion de t = 80%. Calculer la constante d'équilibre et l'enthalpie libre standard de la réaction à 650 K.
    - Préciser l'influence de la pression sur un tel équilibre.
    - Préciser l'influence de l'ajout élémentaire de dihydrogène à température fixée.
    - Quelle relation lie les constantes de vitesse k1 (réaction sens 1), k-1 (réaction sens -1) et la
    constante d'équilibre K° si la loi de Van't Hoff est vérifiée ?
  2. Mécanisme réactionnel de photolyse de dissociation de HI.. Vers 150°C, on peut dissocier totalement HI par photolyse selon le mécanisme :
    HI (+ h
    n, I0) --> H° + I° ; v1 = k1 . I0. [HI]
    H° + HI -->H2 + I° ; constante de vitesse k2.
    H° + I2 --> HI + I° ; constante de vitesse k3.
    2 I° + paroi --> I2 ; constante de vitesse k4.
    - Ecrire l'équation bilan.
    - S'agit-il d'un mécanisme par stades ou en chaîne ?
    - Déduire la vitesse globale de réaction en fonction de I0, des constantes de vitesse et des
    concentrations de HI, I2 et H2. Cette réaction admet-elle un ordre ? un ordre initial ?

corrigé

H2(g)
+ I2(g)
= 2 HI(g)
initial
a mol
a mol
0
en cours
a-x
ax
2x
équilibre (mol)

nombre total de mol : 2a

a- xéq
a- xéq
2xéq
équilibre ( fraction molaire)
(a- xéq) / (2a)

= 0,5- xéq / (2a)=0,1

(a- xéq) / (2a)

= 0,5- xéq / (2a)=0,1

xéq/a = 0,8
K°= P2HI/ (PI2 PH2) , on note P la pression totale du mélange.

pression partielle de HI : PHI= 0,8 P ; pression partielle de H2 : PH2= PI2= 0,1 P ;

K°= (0,8 P)² / (0,1P)² = 0,8 / 0,01= 80.

enthalpie libre standard de la réaction à 650 K : D650 = -RT ln K° = -8,31 * 650 ln 80 = -23,67 kJ.

La pression totale P n'apparaît pas dans l'expression de K° : P n'a pas d'influence sur un tel équilibre.

Influence de l'ajout élémentaire de dihydrogène à température fixée : déplacement de l'équilibre vers la droite, consommation de H2 ajouté.

K°= k1/k-1.


2HI + 2hn--> 2H° +2 I°

H° + HI -->H2 + I°
H° + I2 --> HI + I°
4 I° + paroi -->2 I2

bilan : 2HI+ 2hn-= H2 + I2.

Il s'agit d'un mécanisme par chaîne : la seconde et la troisième étapes conduisent à la formation du radical I° ( propagation de la chaîne) ; la quatrième étape arrête la chaîne.

vitesse globale v = -k [HI]²

d[HI]/dt = -k1 I0 [HI] -k2[H°][HI]+k3[H°][ I2] (1)

H° est suffisamment réactif pour que sa concentration reste faible et pratiquement constante d[H°]/dt=0

k1 I0 [HI]-k2[H°][HI]-k3[H°][ I2] =0 (2)

(1) + (2) donnent d[HI]/dt = -2k2[H°][HI] (3)

(2) donne [H°] = k1 I0 [HI] / (k2[HI]+k3[ I2])

repport dans (3) d[HI]/dt = -2k1k2 I0[HI]2 / (k2[HI]+k3[ I2])

cette expression n'est pas du type d[HI]/dt = constante [HI]a, donc réaction n'admetpas d'ordre .

Par contre à t=0 alors [ I2] = 0 et {d[HI]/dt }0= -2k1 I0[HI], l'ordre initial vaut 1.



IV. Dosages électrochimiques

L’iodométrie est une technique courante de dosage. Nous placerons ici dans le cas d’un dosage en retour où un excès de diiode dissous dans un excès d’ions iodure est placé dans un bécher en présence d’un réactif. La réaction est totale et l’excès de diiode est dosé par une solution d’ions thiosulfate (placé dans la burette). I3- + 2 S2O32- --> S4O62- + 3 I-.

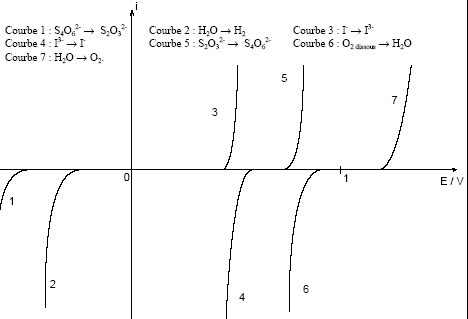

Les courbes intensité potentiel du système en solution aqueuse sur électrode de platine sont fournies cidessous

. Analyse de la courbe i = f(E). Quels sont le(s) couple(s) rapide(s), le(s) couple(s) lent(s).
  1. Quelle sera l’allure du faisceau de courbes au cours du dosage. Tracer le faisceau comportant quatre courbes : V = 0, V = Véq/2, V = Véq et V > Véq.
  2. Ampérométrie
    - Quelles sont les électrodes à utiliser pour réaliser une ampérométrie à potentiel imposé (E = 100 mV) ?
    - Quelle sera la courbe i = f( V(S2O32-) ) obtenue si le dosage est suivi par ampérométrie ?
  3. Biampérométrie
    - Quelles sont les électrodes à utiliser pour réaliser une biampérométrie à différence de potentiel imposé ( DE = 100 mV) ? Quelle sera la courbe i = f( V(S2O32-) ) obtenue si le dosage est suivi par biampérométrie à différence de potentiel imposé (100 mV) ?
  4. Bipotentiométrie ou potentiométrie à deux électrodes indicatrices à courant imposé
    - Quelles sont les électrodes à utiliser pour réaliser une potentiométrie à deux électrodes indicatrices à courant imposé (i = 1 µA) ?
    - Quelle sera la courbe DE= f( V(S2O32-) ) obtenue si le dosage est suivi par potentiométrie à deux électrodes indicatrices à courant imposé (i = 1 µA) ?
  5. Dosage potentiométrique. Donner les conditions pour effectuer un suivi potentiométrique à courant nul du dosage.




corrigé

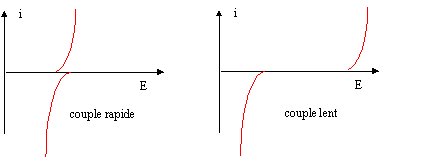

Le couple rapide I3-/I- ; les couples lents : O2/H2O et S4O62-/S2O32-.

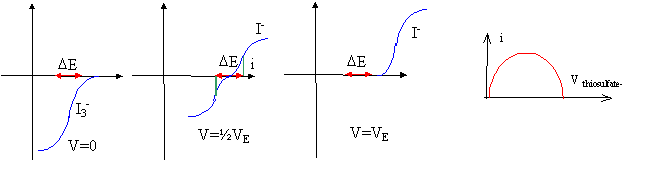

Ampérométrie :

Une électrode de référence et une électrodode inattaquable (platine) plongeant dans la solution.

seul I3- est réduit à l'électrode : l'intensité du courant |iC| diminue linéairement avec [I3-] lors de l'ajout du thiosulfate puis l'intensité s'annule au delà de l'équivalence.

Biampérométrie : DE= 0,1 V

Electrododes inattaquables (platine) plongeant dans la solution

Rechercher le long de l'axe des abscisses en quelle position placer le segment de longueur DE pour que les intensités anodique et cathodique soient égales et de signe contraire ; on en déduit l'intensité du courant i.

Avant le point équivalent, l'intensité croît avec l'apparition de I-, passe par un maximum puis diminue avec la disparition de I3-.

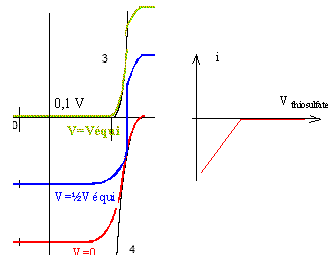

Bipotentiométrie :

la potentiomètrie à intensité nulle estinutilisable lorsque les potentiels s'établissent lentement aux électrodes ( système lent ; système rapide où seul l'oxydant ou le réducteur est présent en solution.

Par contre à intensité constante, le potentiel pris par l'électrode devient rapidement stable, ce qui permet de suivre les variations du potentiel au cours de la réaction. Le point d'équivalence s'accompagne souvent d'une brusque variation de potentiel. l'intensité du courant doit restée petite afin que les quantités de substances électrolysées restent négligeables par rapport aux quantités dosées.

On peut opérer avec une électrode de référence et une électrode indicatrice ou avec deux électrodes indicatrices ( platine par exemple)
