1. Coment s'appelle l'appareil de mesure utilisé en conductimètrie ? connductimètre
   Avec quel sonde est-il associé ? sonde conductimétrique
   Donner le schéma de principe de la sonde. Par quel paramètre est-elle caractérisée ? la partie inférieure de la sonde est creusée d'une lucarne ; cele ci doit être immergée dans la solution dont on mesure la conductivité. La constante de cellule est cacartéristique de la sonde ; elle dépend de la distance des deux faces en regard de la lucarne et de la surface des faces en regard.
2. Cette sonde mesure la conductance d'une colonne de liquide. Définir cette grandeur physique et donner son unité S.I.
   La conductance , inverse d'une résistance, mesure la facilité avec laquelle le courant électrique travese la solution. La conductance s'exprime en siemens (S).
3. En l'absence de conductimètre, on utilise un montage électrique destiné à mesurer la conductance. Décrire ce schéma. On associe en série un générateur de tension basse fréauence ( signal sinusoïdal, 100 Hz, valeur efficace 1V), un ampèremètre ( mesurant la valeur efficace de l'intensité) et la sonde de mesure ( deux plaques métalliques immergées dans la solution)

4. On plonge le capteur dans une solution étalon de chlorure de potassium à 0,100 mol/L. Les tables de données indiquent que la conductivité est s=1,191 Sm^-1 à 25°C.
   - Pourquoi faut-il préciser la température de la solution ? La conductivité dépend de la température..
   - Les appareils de mesure indiquent 21,3 mA et 1 V. Calculer la valeur de la conductance.G= I/U= 21,3 10^-3 S.
   - En déduire la constante de cellule : k= s /G= 1,19 / 0,0213 = 55,9 m^-1.
5. On veut vérifier la concentration molaire d'une solution d'hydroxyde de sodium ( soude) . On procède d'abord à une dilution de la solution au centième. On verse 20 mL de cette solution diluée dans un bécher. On dose avec une solution étalon d'acide chlorhydrique de concentration C₁= 10^-3 mol/L. On verse mL par mL la solution acide et on mesure la conductance de la solution dans le bécher. Le volume versé à léquivalence est V₁ = 10 mL.

   - Avec quel verrerie doit-on prélever le volume V= 20 mL. pipette jaugée + pipeteur.
   - Comment s'appelle l'instrument qui contient la solution acide ? burette graduée, précision 0,5 mL
   - Quels sont les ions présents dans la solution d'acide chlorhydrique ?( Cl^- et H₃O⁺ ) dans la solution de soude ( Na⁺ et HO^-)
   - Donner l'allure de la courbe conductimétrique. Indiquer le point équivalent.
   - Calculer la concentration de la solution diluée d'hydroxyde de sodium. A l'équivalenceles qtés de matières des réactifs sont en proportions stoechiomètriques C₁V_eq= C _soude * V ; C _soude = 10^-3 * 10 / 20 = 5 10^-4 mol/L
   - En déduire la concentration de la solution mère de soude 5 10^-4 * 100 = 0,05 mol/L
   - Comment procéder pour préparer 500 mL de solution diluée au centième ? Prélever 5 mL solution mère à la pipette jaugée + pipeteur ; placer dans une fiole jaugée de 500 mL; compléter avec de l'eau distillée jusqu'au trait de jauge ; agiter pour rendre homogène.

La synthèse met en oeuvre le protocole suivant :
- Dans un ballon de 250 mL parfaitement sec, verser dans l'ordre : 10 mL de linalol, 30 mL d'anhydride acétique; ajouter quelques grains de pierre ponce.
- Adapter un réfrigérant à boules ascendant. Chauffer à reflux pendant 30 min.
- Ajouter 50 mL d'eau par le haut du réfrigérant et laisser refroidir.
- Transvaser le mélange réactionnel dans une ampoule à décante. Agiter et laisser décanter. Eliminer la phase aqueuse.
- Laver la phase organique avec une solition d'hydrogénocarbonate de sodium jusqu'à neutralisation.
- Recueillir la phase organique dans un erlenmeyer sec. Ajouter du sulfate de magnésium abhydre. Agiter délicatement. Boucher et laisser reposer 15 min.
- Filtrer et mesurer le volume de la phase organique.

	linalol	anhydride acétique	acide acétique	acétate de lynalile
formule	C10H17OH	(CH3CO)2O	CH3-COOH	?
masse volumique ( g/mL)	0,86	1,082	1,05	0,89
tempéarture ébullition	198- 200	140	85	220
solubilité dans l'eau	assez faible	très soluble	très soluble	très faible

masse atomique molaire ( g/mol) C: 12 ; H: 1 ; O : 16 ; Na : 23.

1. Faire le schéma légendé du montage à reflux.
2. Ecrire l'équation de la réaction entre le linalol et l'anhydride acétique.
   C₁₀H₁₇OH+ (CH₃CO)₂O --> CH₃COO-C₁₀H₁₇ + CH₃COOH
3. Quelles sont les caractéristiques de cette réaction ? rapide, exothermique, totale
4. Par quel produit peut-on remplacer l'anhydride acétique ? chlorure d'éthanoyle CH₃COCl
5. Pourquoi la verrerie doit être parfaitement sèche ? l'eau hydrolyse l'anhydride en acide éthanoïque
6. Pourquoi ajout-on de l'eau en fin de réaction ? Ecrire l'équation corrspondante. l'éxcès d'anhydride est hydrolysée en acide éthanoïque (CH₃CO)₂O + H₂O --> 2 CH₃COOH
7. Quelle est la composition de la phase organique après l'ajout d'eau ? ester acétate de lynalile + linalol qui n'aurait pas réagi
8. Pourquoi lave-ton la phase organique avec l'hydrogénocarbonate de sodium ? éliminer toute trace d'acide acétique
9. Qu'observe t-on lors de son addition ? dégagement CO₂. La réaction est terminée lorsque ce dégagement de gaz cesse.
10. Comment préparer une solution d'hydrogénocarbonate de sodium à 5 % ? dissoudre 5 g de solide dans 100 mL d'eau
11. A quoi sert le sulfate de magnésium anhydre ? éliminer les traces d'eau
12. Calculer les quantités de linalol et d'anhydride acétique utilisées.
    - alcool : masse = 10 *0,86 = 8,6 g ; mase molaire : 154 g/mol ; Qté de matière = masse / masse molaire = 8,6 /154 = 0,056 mol
    - anhydride : masse : 30*1,082 = 32,46 g ; masse molaire 102 g/mol ; Qté matière = 32,46 / 102 = 0,318 mol ( en excès)
    - Quel est le réactif en excès ?anhydride
    - En déduire le volume maximal d'ester synthétisé. à partir de 0,056 mol linalol on peut au plus obtenir 0,056 mol ester ; masse molaire ester : 196 g/mol ; masse = 0,056*196 = 10,9 g ; volume 10,9 / 0,89 = 12,3 mL
    - Calculer le rendement si l'on récupère 10,3 mL d'ester. 10,3 / 12,3 = 0,84 ; 84 %.
13. Pourquoi la séparation de l'ester n'est-elle pas possible par distillisation ? l'ester est l'espèce la moins volatil
14. Comment pourrait-on vérifier la pureté de l'ester ? chromatographie

Un professeur veut réaliser des expériences de mesures de champ magnétique et illustrer la loi de Laplace. Pour cela, il demande une sonde à effet Hall et son générateur, de la limaille de fer, des aimans droits et en U, les circuits projectables suivants : solénoïdes, courant rectiligne, courants circulaire, des aiguilles aimantées et des rails de Laplace.

1. Quelle grandeur physique mesure une sonde à effet Hall ? Préciser son unité. Avec quel autre appareil est-elle associée ? Donner le nom de l'ensemble. La sonde à effet Hall mesure la valeur d'un champ magnétique exprimé en tesla (T). L'appareil de mesure est le teslamètre.
2. Une mesure effectuée dans l'entrefer d'un aimant en U donne la valeur B= - 39 mT. Convertir la valeur en unité S. I. 0,039 T.
   - Que faut-il faire pour obtenir une valeur positive ? faire tourner la sonde de 180 °.
   - Représenter sur un schéma le champ magnétique correspondant.
3. Le professeur s'apprète à présenter les conventions de couleurs d'une aiguille aimantée et s'aperçoit que la partie grisée ou rouge pointe approximativement vers le sud géographique.
   - Quelle doit être la situation normale ? pointe grise ou rouge dirigée vers le nors géographique.
   - Commment remédier à ce défaut ? placer l'aiguille sur un aimant afin qu'elle s'aimante en sens contraire.
4. On dispose de deux aimants droits. Quelle position adopte une aiguille aimantée placée en M ?

   - Déterminer la valeur du champ magnétique en M si : la valeur du champ crée en M, par l'aimant B seul vaut 0,7 T et si la valeur du champ magnétique crée en M, par l'aimant B seul vaut 1,2 T. racine carrée ( 0,7² + 1,2²) =1,4 T

5. A quoi sert la limaille de fer ? Chaque grain de limaille de fer se comporte comme une petite boussole et s'oriente dans le champ de l'aimant. L'ensemble des lignes observées constituent le spectre magnétique de l'aimant.
6. Pour étudier le champ magnétique en fonction de l'intensité I qui circule dans un conducteur, le professeur commande le solénoïde ( N= 200 ; L= 41,2 cm) de rayon 25 mm. Que signifie les lettres N et L? N nombre de spires de la bobine et longueur de la bobine
   - Qu'est qu'un solénoïde infiniment long ? solénoïde pour lequel la longueur et supérieure à 5 fois le rayon.
   - La sonde est placée au centre du solénoïde. Pour I₁ = 1,5 A on lit B₁=0,94 mT ;Pour I₂ = 3 A on lit B₂=1,88 mT ; Que peut-on en conclure ? intensité du courant et champ magnétique sont proportionnels.
7. Loi de Laplace : indiquer le matériel nécessaire pour réaliser l'expérience des rails de Laplace. rails de Laplace, aimant en U, générateur de tension continue réglable et ajouter un rhéostat ( 3,5 W ; 10 A)
   - Calculer l'intensité si la portion de conducteur placé dans l'entre fer de l'aimant en U est L= 4cm, la force de 16 mN et le champ magnétique 39 mT.

force F= BIL soit I= F/ (BL) avec F= 0,016 N ; L= 0,04 m ; B= 0,039 T ; I=0,016 / (0,039*0,04) = 10,2 A.

Matériel demandé par poste de TP : un générateur de courant, deux multmètres, un interrupteur, un chronomètre, un condensateur de capacité C= 2230 mF, un conducteur ohmique de résistance R= 500 W et des fils.

La notice du générateur de courant indique : muni d'un bouton de réglage de l'intensité de 0,1 * 10 mA ; tension 8 V maxi ; alimentation par adaptateur secteur 12 V ; protection par limitation de courant contre les surcharges et courts-circuits.

1. On va vérifier le bon fonctionnement du générateur de courant à l'aide d'un circuit simple: un conducteur ohmique de résistance R= 500 ohms alimenté par ce générateur. Le circuit comprend en outre deux multimètres de manière à mesurer l'intensité du courant qui traverse le circuit et la tension aux borness du générateur de courant. Faire le schéma du circuit.
   - Quelle est la tension maximale mesurée aux bornes du générateur si l'intensité du courant peut varier de 0,1 à 10 mA la tension aux bornes du générateur est égale à la tension aux bornes du résistor soit 500 i ;
   valeur maximale; = 500* 0,01 = 5 V
2. Etude de la charge du condensateur à courant constant : on réalise le montage suivant

   - L'intensité est réglée sur I= 0,2 mA. On ferme le circuit et on déclenche aussitôt le chronomètre. On relève toutes les 10 s les valeurs de la tension u et de l'intensité i entre t=0 et t= 120 s. Le tracé des variations de u au cours du temps a l'allure suivante :
   - Pendant toute la première partie des mesures I est constant. Donner l'expression de la charge q de l'armature A du condensateur, au cours du temps q= I t.
   - Donner la relation entre la capacité C du condensateur, la charge et la tension u aux bornes du condensateur. Préciser les unités de chaque grandeur. q( coulomb) = C (farad) * u (volt)
   - En déduire l'expression de la tension u au cours du temps q=It = Cu soit u = I/C t. la tension aux bornes de l'ampèremètre étant proche de zéro, la tension lue sur le voltmètre est voisine de la tension aux bornes du condensateur.
   - L'expression trouvée est-elle compatible avec la première partie de la courbe ?
   u = I/C t = 2 10^-4 / 2200 10^-6 t = 0,09 t avec t en seconde ; c'est l'équation d'une fonction linéaire croissante, donc compatible avec le tracé.

3. A partir d'un certain tempsl acourbe tracée est horizontale. Quelle est alors l'évolution de u au cours du temps ? u = constante = 8 V, valeur de la tension maxi lue sur la notice du générateur.
   - Quelle est alors la valeur de l'intensité du courant lue sur l'ampèremètre ? Justifier. 0,2 A , un générateur de courant délivre une intensité constante, la tension à ces bornes pouvant varier.
4. Montrer que le choix de la valeur de la capacité est déterminante pour la durée de l'expérience, si l'on veut atteindre la valeur limite du fonctionnement du générateur de courant. Calculer au bout de quelle durée cette limite est atteinte.
   durée de l'expérience : I t = C u avec u _max= 8 V ; I choisie à 2 10^-4 A ; t = 8C/I = 8C/ 2 10^-4 = 4 10⁴C.
   si C = 2200 mF = 2,2 10^-3 F alors t = 88 s ; on a le temps de faire une série de mesures.

1. Quel avantage procure le double isolement ? On utilise du matériel dit "double isolement" dans lequel l'isolation du matériel électrique à été doublée. Aucune partie conductrice du matériel double isolation ne doit être raccordée à un conducteur de protection
   - A quelle classe d'isolement appartient cet appareil ? matériel classe 2
   - Schématiser le symbol correspondant

2. Indiquer les connexions possibles permettant d'obtenir des modes de fonctionnement différents. Préciser pour chaque cas la tension délivrée et l'intensitée maximale. montage en dérivation ( relier les bornes - ensemble et les bornes + ensemble) alors u_max = 15 V et I_max = 2*500 = 1000 mA= 1 A
   montage série ( relier la borne - de l'une des sorties à la borne + de l'autre sortie) alors u _max = 30 V et I_max = 500 mA
3. Comment passer d'une alimentation fixe 15 V à une alimentation réglable ? montage potentiométrique suivi d'un montage AO suiveur.
4. Citer les 4 principaux constituants d'une alimentation stabilisée transformateur + pont de diodes ( redressement) + condensateur ( filtrage) + diode zener ( stabilisation en tension)
   L'alimentation étudiée est-elle un générateur de courant ou un générateur de tension ? générateur de tension.

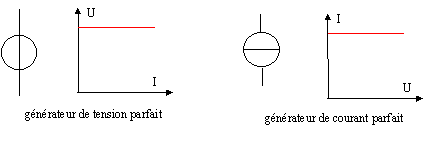

5. Schématiser la caractéristique d'un générateur de tension parfait et donner le symbol de ce générateur. Même question pour un générateur de courant.

---

1. Quelles sont les caractéristiques principales d'une lumière émise par une source laser ? monochromatique, très directif, grande puissance par unité de surface et faisceau de lumière cohérente.
2. Quelle est la couleur de la lumière émise par ce laser ? 632 nm correspond au jaune orangé
3. Que signifie He-Ne hélium- néon
4. Calculer le diamètre du faisceau à une distance L= 5 m
   diamètre du faisceau : 0,8 + 6 + 6 = 12,8 mm.
5. Certains lasers à solide ont une divergence encore plus faible de l'ordre de 10^-5 rad. Quel serait le diamètre D' de la tache lumineuse qu'un tel laser engendrerait s'il était pointé vers la lune ? ( distance terre-lune L= 385000 km)
   D' = 2* 3,85 10⁸ *10^-5 = 7,7 10³ m
6. Comment visualiser simplement un faisceau laser dans une salle de classe ? envoyer de la fumée sur le trajet du faisceau
7. Comment élargie simplement un faisceau laser ? disposer une lentille divergente sur le faisceau.
8. Décrire une expérience illustrant la monochromaticité de la lumière laser envoyer la lumière laser sur un prisme ou mieux sur un réseau.
9. L'intensité énergétique I reçue par une surface S est égale au quotient de la puissance lumineuse P par l'aire de la surface I= P/S. Calculer l'intensité énergétique du faisceau à sa sortie P= 2 10^-3 W ; S= 3,14 * (4 10^-4)²= 5 10^-7 m²
   I= 2 10^-3 / 5 10^-7 = 4000 W m^-2= 4 kW m^-2.
   - l'intensité énergétique reçue du soleil à la surface de la terre est de 1 kW m^-2. Quelle règle de sécurité la comparaison des valeurs précédentes vous inspire-t-elle ? il ne faut par diriger le laser vers les yeux.
10. Citer deux types d'expériences d'optique dont la mise en oeuvre est facilité par l'utilisation de la lumière laser. diffraction et propagation non rectiligne de la lumière dans un milieu hétérogène., le faisceau étant très directif.
11. Citer trois utilisations courantes du laser bistouri de grande précision ; tracer des alignement ou des niveaux dans les métiers du bâtiments ; outils de découpe industrielle ; fusion thermonucléaire; lecture optique des CD.

1. Dans un ballon de 250 mL, verser sucessivement 50 mL déthanol absolu, 60 mL d'acide éthanoïque pur, 5 mL d'acide sulfurique concentré. Adapter un réfrigérant ascendant et chauffer à reflux pendant 30 min.

2. Transformer le montage de façon à réaliser une distillation simple. Distiller et recueillir les fractions dont la température d'ébullition est inférieure à 100 °C.

3. Transvaser le distillat dans une ampoule à décanter. Ajouter 50 mL d'une solution saturée de chlorure de sodium. Agiter. Décanter. Eliminer la phase aqueuse.

4. Laver la phase organique avec une solution d'hydrogénocarbonate de sodium jusqu' à neutralisation. Eliminer la phase aqueuse.

5. Recueillir la phase organique dans un erlenmeyer de 100 mL contenant du sulfate de sodium anhydre. Bien agiter et laisser reposer 30 min.

6. Filtrer. Peser ou mesurer le volume. Prendre l'indice de réfraction.

Données : éthanol 0,81 g/mL ; température ébullition sous 1 bar : 78°C

acide éthanoïque 1,05 g/mL ; température ébullition sous 1 bar : 118°C

éthanoate d'éthyle 0,9 g/mL ; température ébullition sous 1 bar : 77°C

masse atomique molaire en g/mol : O: 16 ; H : 1 ; C: 12.

1. Ecrire l'équation bilan de la réaction d'esterification entre l'éthanol et l'acide éthanoïque
   CH₃COOH + C₂H₅OH= CH₃COO-C₂H₅ + H₂O
2. Quelles sont les caractèristiques d'une telle réaction ? lente, athermique, limitée par l'hydrolyse de l'ester Quel est le rôle de l'acide sulfurique ? catalyseur.
3. Calculer les quantités de matière des réactifs et en déduire que l'acide est en excès par rapport à l'alcool. En déduire la masse et le volume maximal d'ester que l'on peut obtenir.
   acide : 60*1,05 = 63g ; masse molaire : 60 g/mol ; Qté de matière 63/60 =1,05 mol
   alcool : 50 * 0,81 = 40,5 g ; masse molaire 46 g/mol ; Qté de matière = 40,5 / 46 = 0,88 mol ( en défaut)
   Qté maxi d'ester : 0,88 mol ; masse molaire ester : 88 g/mol ; masse = 88*0,88 = 77,5 g.
   volume d'ester : 77,5 / 0,9 = 86 mL
4. Pourquoi utilise-t-on de l'alcool absolu, de l'acide acétique pur et en excès et de l'acide sulfurique pur ? La présence d'eau favorise l'hydrolyse de l'ester, on utilise donc des réactifs anhydres; l'excès d'acide acétique déplace l'équilibre vers la formation de l'ester.
5. Quel est le rôle du chauffage à reflux ? obtenir plus rapidement l'état d'équilibre en travaillant à température modérée et sans pertes de matière ; de cette facçon on ne peut pas modifier la composition du mélange à l'équilibre.
6. Quel est le but de la distillation ? récupérer dans le distillat les constituants les plus volatils, alcool et ester dans ce cas.
7. Quel est le principe de la décantation ? Quelle phase contient le produit prèparé ? Pourquoi utilise-t-on une solution saturée de chlorure de sodium et non pas de l'eau pure ? Comment appelle-ton encore cette opération ?
   décantation de deux liquides non miscibles ( ou séparation par solvants) de densité différente : le liquide le plus dense occupe la partie inférieure de l'ampoule à décanter. L'ester est insoluble dans l'eau salée ; lester de densité la plus faible occupe la partie supérieure.
8. Quel est le rôle joué par l'hydrogénocarbonate de sodium et celui du sulfate de sodium anhydre ?
   l'ion hydrogénocarbonate est une base qui élimine l'excès d'acide ; on observe un dégagement de CO₂ tant que la solution n'est pas neutre. Le sulfate de sodium anhydre élimine toute traces d'eau.
9. Quel est l'intérêt de mesurer l'indice de réfraction ? Quel appareil utilise-t-on ? identifier le produit formé à l'aide d'un réfractomètre
   - On fait la lecture dans une salle où la température est 23°C et on obtient n= 1,3711. Calculer la valeur de cet indice à 20 °C sahant que l'indice diminue quant la température augmente Dn = 0,0004 par degré.
   n = 1,3711 + 3*0,0004 = 1,3723
10. On obtient un volume d'ester V= 86 mL. Calculer le rendement
    rendement = volume réel / volume théorique = 86 / 86 = 100 %
11. Quelle précautions faut-il prendre pour manipuler les réactifs ? blouse, gants, lunettes et travailler sous hotte avec les produits concentrés.

    ---
