aurélie 05/06

concours aide laboratoire Nancy ( chimie - physique) d'après concours 1999

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.



. .

.
.


  1. Donner la formule chimique semi-développée des produits suivants :

    chlorure d'ammonium NH4Cl ; acide sulfurique H2SO4 ; eau oxygénée ou peroxyde d'hydrogène H2O2 ; éthanol : CH3-CH2OH ; cyclohexane C6H12 ; permanganate de potassium KMnO4 ; acide benzoïque C6H5-COOH ; diiode I2 ; phénol C6H5-OH ; hydrogénocarbonate de sodium NaHCO3 ;
  2. Donner le nom des produits correspondant à ces formules chimiques : Ca(OH)2 : hydoxyde de calcium ; CH3 COOH : acide éthanoïque ou acétique ; C2H4: éthylène ; K2Cr2O7 : dichromate de potassium ; CH3 CHO : éthanal ; HNO3 : acide nitrique ; KI : iodure de potassium ; CH3OH : méthanol ; Hg : mercure ; CH3-COO-CH2CH3 : éthanoate d'éthyle.

  3. Indiquer la signification des pictogrammes et les précautions qu'exige la manipulation de ces produits
    produit
    pictogramme
    signification
    précautions
    acide picrique
    explosif
    éviter les chocs et les sources de chaleur
    phénol purifié
    toxique
    manipuler sous hotte
    ether
    inflammable
    travailler en absence de flamme
    dichromate de potassium
    irritant ou nocif
    manipuler sous hotte
    hydroxyde de sodium
    corrosif
    mettre des gants, blouse et lunette

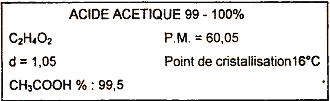

  4. Sur l'étiquette d'un flacon on relève les indications suivantes :

Vous devez préparer à partir du produit commercial, 1 L de solution d'acide acétique à 0,100 mol/L. Quel volume d'acide commercial faut-il utiliser ? Vous paraît-il préféeable d'effectuer une pesée ou un prélevement en volume ?

1 L de solution commercial a une masse de 1,05 kg = 1050 g d'acide pur

quantité de matière (mol) = masse (g) /masse molaire (g/mol) =1050/60,05 = 17,49 mol

facteur de dilution : F= 17,49 / 0,1 = 174,9

volume à prélever 1000 / 174,9 = 5,72 mL

Ne disposant pas de pipette graduée suffisament précise il vaut mieux effectuer une pesée de : 5,72/1,05 = 5,44 g.






Indiquer le nom des éléments électriques ci-dessous représentés par leur symbole :

thermistance

DEL

rhéostat

fusible

transistor

Donnez le shéma normalisé des éléments électriques suivants :

générateur de tension idéal ; interrupteur simple ; ampèremètre ; photorésistance


Multimètre :

Indiquer ce que signifie chaque indications:

2
sélecteur
3
mesure tension continue
4
mesure tension alternative
5
mesure intensité ( courant continu)
6
mesure intensité ( courant alternatif)
7
mesure résistance ( ohmètre)
8
borne commune COM
9
borne utilisée pour la fonction voltmètre et sans doute aussi pour la fonction ohmètre
10
borne utilisée pour la fonction ampèremètre (mA et mA)
11
borne utilisée pour la fonction ampèremètre 10 A


électricité :

Vous voulez mesurer la valeur efficace de la tension U aux bornes du secondaire du transformateur; cette valeur est inférieure à 24 V. Choisisser la position initiale du sélecteur. Indiquer les branchements à effectuer.

sélecteur en position 200V alternatif (AC)

Si l'afficheur indique "1. ", qu'est ce que cela signifie ? la valeur mesurée dépasse le calibre choisi.

Choisir la position initiale du sélecteur pour mesurer la valeur moyenne de l'intensité du courant dans la résistance ; cette valeur est inférieure à 10 A.

sélecteur sur la position ampèremètre, courant continu et calibre 10 A. L'ampèremètre est branché en série avec la diode et le résistor.

Si pendant cette mesure, l'afficheur indique subitement "0.00', quelle peut en être la cause et quel remède y apporter vous ?

fusible du multimètre grillé ; changer le fusible.

 Vous disposez d'une diode et d'un multimètre. Vous voulez vérifier que la diode n'est pas déteriorée : choisir la position initiale du sélecteur. Quelles sont suivant l'état de la diode, les indications de l'afficheur ?

sélecteur sur la position ohmètre ; brancher la diode aux bornes du multimètre ( fonction ohmètre COM et W)

diode passante: la résistance est très faible

brancher la diode en sens inverse ; elle devient non passante, la résistance mesurée est infinie. : l'afficheur indique "1. "
