Principe de la mesure de la valeur efficace d'une tension périodique concours technicien laboratoire 2007

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptés à vos centres d’intérêts.


. .
.
.

On se propose d'étudier le principe utilisé par un voltmètre alternatif R.M.S pour mesurer la valeur efficace d'une tension v(t) périodique. Le système étudié peut être représenté par le schéma fonctionnel suivant :

Le premier étage ( le multiplieur ) élève v(t) au carré, le deuxième étage ( le filtre passe bas) en retite la valeur moyenne, le dernier étage extrait la racine carrée.

On supposera que tous les circuits intégrés utilisés sont idéaux :

les intensités des courants d'entrée sont nulles ; la résistance de sortie est nulle ; les A.O fonctionnent en régime linéaire, leur tension différentielle d'entrée Ud est donc nulle.

Etude du multiplieur analogique :

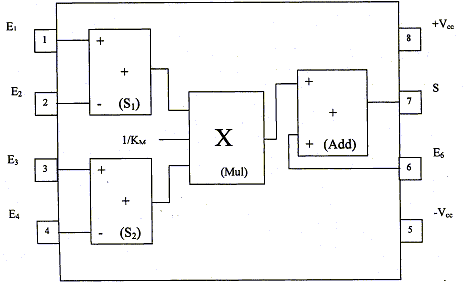

Son shéma fonctionnel et son brochage sont donnés ; S1 et S2 effectuent chacun une soustraction, Mul effectue une multiplication avec la constante 1/Km et Add effectue une addition.

.

On note vE1(t), vE2(t)...vE6(t) les tensions instantanées appliquées respectivement sur les entrées E1, E2....E6 et on note vs(t) la tension de sortie S. On a ainsi :

vs(t) = (1/Km) [ vE1(t)- vE2(t)] [ vE3(t)- vE4(t)] + vE6(t)

On veut que la tension de sortie vs(t) soit telle que : vs(t) =k vE1(t) vE3(t).

- Quelles sont les bornes d'entrée qu'il faut relier à la masse ?

- Quelle relation a t-on entre k et Km ?

- Calculer Km si k = 0,1 V-1

  1. réponse :
 vs(t) = (1/Km) [ vE1(t)- vE2(t)] [ vE3(t)- vE4(t)] + vE6(t)

identifier à : vs(t) =k vE1(t) vE3(t).

ce qui entraîne : vE2(t) = 0 ; vE4(t) = 0 ; vE6(t) = 0 soit E2, E4 et E6 reliées à la masse.

k = 1/Km soit Km = 1/k = 1/0,1 = 10.




On se place dans les conditions précédentes et le schéma fonctionnel simplifié devient :

On applique sur les deux entrées des tensions vE1(t) et vE3(t) continues constantes de valeurs respectives VE1 = 5 V et VE3 = 8 V.

Quelle type de tension vs(t) recueille t-on en sortie ? Quelle est sa valeur numérique ?

réponse :

vs(t) =k vE1(t) vE3(t) = 0,1VE1VE3 =0,1*5*8 =4 V.


On applique maintenant sur les deux entrées la même tension sinusoïdale v(t) = V cos (wt) d'amplitude V= 10 V.

Rappel : cos a cos b = ½[cos ( a+b) + cos (a-b)]

Exprimer vs(t) et montrer que vs(t) peut s'écrire vs(t) = 5[1+ cos(2wt) ]en volts.

Tracer l'allure approximative de vs(t) et calculer sa valeur moyenne <vs(t)>.

réponse :

vs(t) =k vE1(t) vE3(t) =k V2cos (wt) V cos (wt)

vs(t) =½k V2 [cos (wt +wt) +cos(wt-wt)]

vs(t) =½k V2[cos (2wt) +cos(0)]

vs(t) =½k V2[cos (2wt) +1] = 0,5*0,1*102[cos (2wt) +1]

vs(t) = 5[1+ cos(2wt) ].






Allure approximative de vs(t) :

valeur moyenne <vs(t)> :

La valeur moyenne de cos (2wt) est nulle ; la valeur moyenne de vs(t) vaut : <vs(t) > = 5 V.
