Loi de Descartes ; dioptres plans ; associations de lentilles minces d'après LSTA 1ère année.

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptés à vos centres d’intérêts.

. .
.
.

Descartes

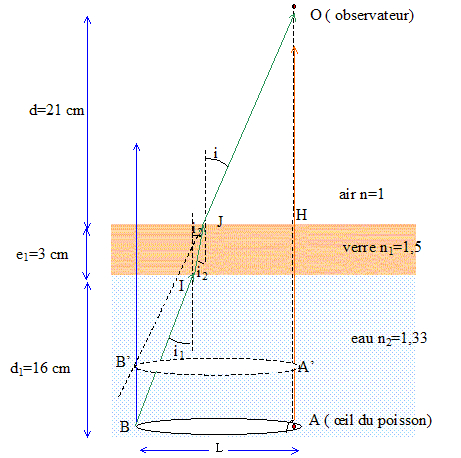

Un rayon lumineux issu de A, perpendiculaire à la surface séparant les milieux transparents n'est pas dévié : il frappe l'oeil de l'observateur.

Un rayon issu de B, perpendiculaire à la surface séparant les milieux n'est pas dévié.

L'image B'de B est vue par l'observateur, si un rayon issu de B frappe l'oeil O de l'observateur après réfraction.

B' image de B, est à l'intersection des deux rayons réfractés ( ou de leurs prolongements), issus de B.

D'après le schéma l'image du poisson a la même taille que le poisson, mais elle est plus proche du verre.

Position de B' image de B :

réfraction en I ; la loi de Descartes s'écrit : 1,33 sin i1 = 1,5 sin i2.

réfraction en J ; la loi de Descartes s'écrit : 1,5 sin i2 = 1 sin i.

d'où sin i = 1,33 sin i1 soit i > i1.

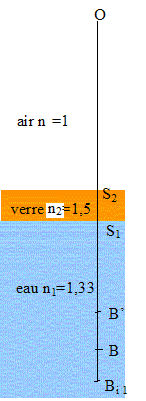

Dioptre plan

dioptre eau/verre : Bi 1 image de B ; n1 /S1B =n2 /S1Bi 1.

S1Bi 1=n2 /n1 S1B=1,5/1,33*16=18 cm

grandissement : n1S1Bi 1/(n2S1B)=1

Bi 1 joue le rôle d'objet pour le dioptre verre/air

dioptre verre/eau : n2 /S2Bi 1 =n /S2B'.

S2B' =n /n2 S2Bi 1 =1/1,5*(18+3)=14 cm.

grandissement : n S2Bi 1/(n2S2B')=1







Lentilles minces

Un objet AB ( hauteur 1 cm ) est placé 50 cm devant une lentille mince convergente ( f'1 = 25 cm=0,25 m; vergence =1/0,25 =4 dioptries= 4 d). AB est perpendiculaire l'axe otique principal.

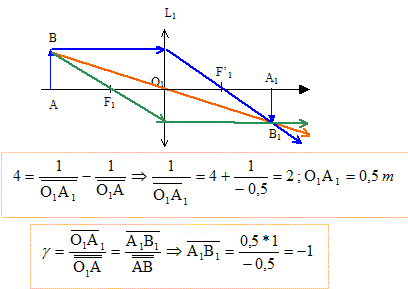

position de l'image et grandissement transversal : A1B1 image de AB

l'image est située à gauche de la lentille : elle est réelle.

le grandissement transversal est g=-1 : l'image a la même grandeur que l'objet ; elle est renversée par raport à l'objet.

On place, 40 cm à droite de L1 une lentille divergente L2 (f'2 = -20 cm=-0,2 m; vergence =-1/0,2 =-5 dioptries= -5 d).

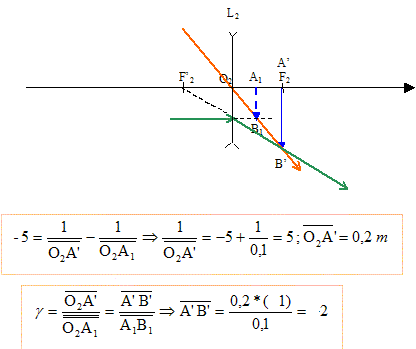

position de l'image définitive et grandissement transversal :

A1B1 joue le rôle d'objet pour L2 ; l'image définitive est A'B'.

O2A1=O2O1+O1A1 =-0,4 +0,5 = 0,1 m ( distance algébrique )

l'image est située à gauche de la lentille : elle est réelle.

le grandissement transversal est g=2 : la hauteur de l'image est égale à deux fois celle de l'objet ; elle a le sens de l'objet.

Le grandissement transversal de l'ensemble des deux lentilles est :-2.
