Eolienne : étude hydraulique ; fuite dans un réservoir d'après bts 2006

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.

. .
.
.


Etude hydraulique ( 7,5 points)

Un projet consiste à faire pousser des cultures par irrigation sur une ile où l'eau douce n'est accessible qu'en prfondeur par pompage. Pour cela, trente éoliennes vont être mise en place, groupées sur une zône ventée à 1 km de la première habitation. Ces éoliennes arrivent par bateau. Une éolienne de pompage se présente de la façon suivante :

Le réservoir associé à chaque éolienne est ouvert ( pour récupérer éventuellement l'eau de pluie). Il a pour dimensions 1,5 m de diamètre et 3,0 m de hauteur. Son fond est situé à une hauteur de 5,0 m au dessus du sol. Une fois les réservoirs pleins, les pompes sont arrêtées. L'eau va être utilisée pour l'irrigation.

Durée de l'irrigation, sans pluie, ni vent :

Sachant que les cultures consomment 2 L par plant par jour, qu'il y a 5000 plants, le volume d'eau utile chaque jour est : 2*5000 = 10 000 L = 10 m3.

volume d'un réservoir cylindrique : V= pr2h avec r = 0,75 m et h = 3,0 m

V= 3,14*0,752*3 = 5,3 m3

volume des 30 réservoirs : 30*5,3 = 159 m3

d'où la durée : 159/10 voisin de 16 jours.


Masse volumique de l'eau r = 1000 kg m-3 ; g = 10 m/s² ; pression atmosphérique P0= 1,0 105 Pa.

 pression PB due au seul liquide en B au niveau du robinet situé en bas du réservoir :

Le réservoir est plein et le robinet est fermé :

PB = r g AB

PB = 1000 * 10*3 =3,0 104 Pa.

On ouvre le robinet : les pressions en haut du réservoir ( A) et au niveau du robinet ouvert à l'air libre ( B) sont égales à la pression atmosphérique P0= 1,0 105 Pa

vitesse d'écoulement vB de l'eau à la sortie du robinet :

On considère le réservoir suffisamment grand pour que l'eau soit considérée comme stagnante dans le réservoir ( vA=0). La relation de Bernoulli s'écrit :

pA + rgzArvA² = pB + rgzBrvB²

p : pression en pascal ; r masse volumique du fluide (eau) kg/m3; z altitude en mètre ; v : vitesse d'écoulement en m/s.

Or pA=pB et zA-zB= 3 et vA=0 d'où : vB² =2 g(zA-zB) = 20*3 = 60 ; vB= 7,7 m/s.
Le débit volumique Qv est égal à la section (m²) fois la vitesse d'écoulement en B :( le rayon du robinet est de 0,02 m )

Qv= pr²vB= 3,14*0,022*7,7= 9,7 10-3 m3/s = 9,7 L/s.

En supposant le débit constant le temps mis pour vider complétement le réservoir est : volume réservoir (m3) / debit volumique (m3/s)

t = 5,3 / 9,7 10-3 = 5,7 102 s.
Le temps réel est supérieur à cette valeur car zA-zB diminue au fur et à mesure de la vidange ; or vB² =2 g(zA-zB) et Qv= pr²vB : en conséquence le débit en B diminue au cours du temps.

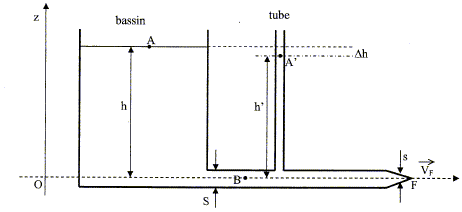

Un bassin de grande surface est rempli d'eau. Il peut se vidanger par une canalisation horizontale de section S située à sa base. Un tube témoin servant de détecteur de fuites, permet de déterminer la pression statique dans la canalisation sans perturber l'écoulement.

La canalisation fermée à son extrémité présente une fuite en F, on la schématise par un trou de section s. L'eau étant considérée comme un fluide parfait on peut lui appliquer le théorème de Bernoulli ; 1/(2g)( v²2-v²1) +(z2-z1)+(P2-P1)/(rg)=0. La fuite d'eau étant faible, on admet que la hauteur d'eau dans le bassin ne varie pas.

Expression littérale de la vitesse d'écoulement vF de l'eau à travers le trou de fuite en fonction de h et g :

Ecrire le théorème de Bernoulli entre les points F (2) et A (1) :

d'une part, la surface du récipient étant très grande par rapport à la section du trou, la vitesse de l'eau en A est presque nulle

d'autre part, on considère le point F dans le jet d'eau, en contact avec l'air extérieur d'où : PF-PA=0

par suite : 1/(2g)( v²F-0) +(zF-zA)=0 ; 1/(2g) v²F- h=0 soit v²F = 2gh ; vF= (2gh)½.

si h = 10 m alors vF= 200½ = 14 m/s.

Débit volumique qv de fuite si s = 1 mm² :

qv = s vF avec s= 10-6 m² ; qv =10-6 *14 = 1,4 10-5 m3/s.

Expression de la valeur de la vitesse V de l'eau dans la canalisation en fonction de vF, S et s :

le débit volumique se conserve d'où : s vF = SV ; V= s /S vF =10-6 / 10-4 *14 = 0,14 m/s.


Expression de la différence de pression entre les points B et A' en fonction de la hauteur d'eau h' dans le tube :

Ecrire le théorème de Bernoulli entre les points B et A : 1/(2g)( V²-v²A) +(zB-zA)+(PB-PA)/(rg)=0

PB-PA =rg[h- V²/(2g) ]

L'eau étant en équilibre dans le tube témoin : PB-PA' =rgh'

de plus : PA' =PA =pression atmosphérique

d'où : rgh' = rgh -½rV² ; h-h'= V²/(2g)

Dh = h-h'=V²/(2g) = 0,14²/20 = 10-3 m = 1 mm.
En pratique on ne peut mesurer Dh que lorsque sa valeur est supérieure à 5 mm.

Valeur minimale de la section du trou de fuite s, que l'on peut détecter pour S= 1 cm² et h = 10 m :

Dh = 5 10-3 m ; V²/(2g) = 5 10-3 soit V² = 0,1 ; V= 0,316 m/s

or V= s /S vF soit s = V S/vF = 0,316*10-4 / 14 =2,26 10-6 m² = 2,3 mm².
