Considérons un dipole RLC siège d'oscillations électriques. La fréquence propre est de 2kHz.
|
|||
On charge le condensateur à l'aide d'un générateur de tension ; on isole le condensateur et on le place en série avec une bobine ; on assiste alors à un échange d'énergie entre condensateur et bobine. Au cours d'un quart de période le condensateur se décharge, alors que la bobine stocke de l'énergie. second quart de période :la bobine libère son énergie et le condensateur se charge ( en sens inverse de la charge précédente) 3ème quart de période : le condensateur se décharge, la bobine stocke de l'énergie 4ème quart de période : le condensateur se charge et la bobine cède son énergie et ainsi de suite... Au cours des échanges une partie de l'énergie est perdue dans la résistance sous forme de chaleur.

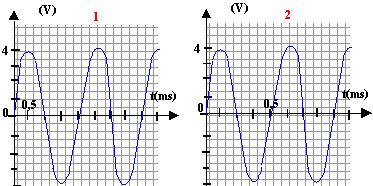

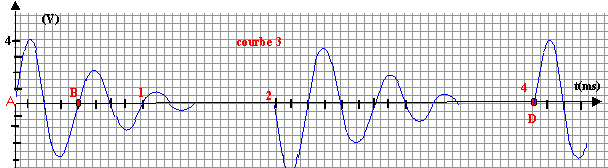

période voisine de 2 10-3 s. fréquence : 1/ 2 10-3 = 500 Hz le générateur impose (oscillations forcées) la fréquence au dipole RLC :G1 peut convenir. courbe 2 : période voisine de 5 10-4 s. fréquence : 1/ 5 10-4 = 2000 Hz on trouve la fréquence propre (oscillations libres entretenues) du dipole RLC et il n'y a pas d'amortissement : donc G3 convient. courbe 3 : générateur G2. période T =AB voisine de 5 10-4 s. fréquence propre du dipole RLC: 1/ 5 10-4 = 2000 Hz période T ' =AD voisine de 4 10-3 s. fréquence du générateur G2 : 1/ 4 10-3 = 250 Hz oscillations libres amorties.
